Relé JR93
  • Relé JR93
Relé HVAC

Relé JR93

El relé de arranque por voltaje JR93 está diseñado para motores monofásicos que requieren un alto par de arranque y se puede utilizar con condensadores de arranque y funcionamiento (configuraciones CSA y CSIR). Se aplica ampliamente en acondicionadores de aire, refrigeración comercial, bombas de vapor y otras industrias.

Se aplica un voltaje desde el devanado de arranque del motor a través de la bobina del relé de arranque por voltaje JR93. Cuando este voltaje aumenta a un cierto valor (voltaje de arranque), los contactos se abren, desconectando el capacitor de arranque. El relé permanece energizado hasta que el voltaje en el devanado de arranque desaparece o cae por debajo de su voltaje de caída.

Contáctenos
ANTERIOR：Relé de conmutación de alta potencia JR97
SIGUIENTE：Relé de conmutación de 2 polos JR96 para HVAC

  • Características generales

    Artículo

    Especificación

    Calificaciones de contacto:

    Clase de aislamiento:

    Clase B (130 ℃)

    Contactos estándar:

    16A (conmutación continua), 400V, cosφ 0,85

    35A (solo frenado intermitente), 400V, cosφ 0,85

    Contactos de alta capacidad:

    50A (solo frenado intermitente), 400V, cosφ 0,85

    Ciclo de vida:

    Contactos estándar:

    200.000 operaciones (35A, 400VAC, solo frenado)

    500.000 operaciones (16A, 400VAC)

    Contactos de alta capacidad:

    100.000 operaciones (50 A, 400 VCA, solo frenado)

    Conexión de terminales:

    Terminales de conexión rápida y tornillos M3.5


    Explicación del modelo de producto

    Nombre del producto

    Contactos de capacidad estándar jr93

    JR93H: Contactos de alta capacidad

    Código de bobina (lista de referencia)

    Rango de voltaje de activación y desactivación (lista de referencia)

    Posición de montaje (lista de referencia)

    Configuración de terminales (Diagrama de referencia)

    JR93

    H

    4

    M

    3

    D

  • Características de funcionamiento de 50 Hz (a 40 ℃ / 25 ℃)

    Código de bobina 2 3 4 5 6 7 8 9
    Vmáx a 40 ℃ (V) 299 338 378 356 452 151 530 228
    Resistencia ±10% a 25 ℃ (Ω) 5600 7500 10700 10000 13800 1500 19500 3900
    HPU PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER.
    A 120-130 111-124 20-45 111-124 35-77
    B 130-140 120-134 20-45 120-134 35-77
    C 150-160 140-153 40-90 130-144 20-45 130-144 35-77
    D 160-170 150-163 40-90 150-163 40-90 140-153 20-45 140-153 35-77
    E 170-180 162-175 40-90 162-175 40-90 149-163 35-77
    F 180-190 171-184 40-90 171-184 40-90 180-195 40-105 157-172 35-77
    G 190-200 180-193 40-90 180-195 40-105 180-195 40-105 189-205 40-105 168-182 35-77
    H 200-220 186-215 40-90 190-215 40-105 195-224 50-110 186-214 60-133 178-192 35-77
    I 220-240 205-234 40-105 208-239 50-110 204-233 50-110 204-233 60-133 183-213 35-77
    M 260-280 243-271 40-105 239-270 50-110 242-272 50-110 242-272 60-133 239-268 60-135 239-268 75-170
    N 280-300 260-289 50-110 262-290 60-121 262-290 60-133 258-287 60-135 258-287 75-170
    O 300-320 280-310 60-121 280-310 60-133 277-305 60-135 277-305 75-170
    P 320-340 300-328 60-121 300-328 60-154 295-324 60-135 295-324 75-170
    Q 340-360 318-347 60-121 314-342 60-135 314-342 75-180
    R 350-370 323-352 75-180
    S 360-380 332-361 75-180

    Características de funcionamiento de 60 Hz

    Código de bobina 2 3 4 5 6 7 8 9
    Vmáx a 40 ℃ (V) 299 338 378 356 452 151 530 228
    Resistencia ±10% a 25 ℃ (Ω) 5600 7500 10700 10000 13800 1500 19500 3900
    HPU PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER. PU Haire acondicionadoER.
    AA 120-130 111-124 20-45 111-124 35-77
    AB 130-140 120-134 20-45 120-134 35-77
    AC 150-160 130-144 20-45 130-144 35-77
    unaUNCIO 160-170 150-163 40-90 140-153 20-45 140-153 35-77
    AE 170-180 162-175 40-90 140-163 20-45 149-163 35-77
    AF 180-190 171-184 40-90 180-195 40-105 157-172 35-77
    AG 190-200 180-193 40-90 180-195 40-105 189-205 40-105 168-182 35-77
    Ah 200-220 186-215 40-90 190-215 40-105 195-224 50-110 186-214 60-133 178-192 35-77
    IA 220-240 205-234 40-90 208-239 50-110 204-233 50-110 204-233 60-133 183-213 35-77
    AL 240-260 224-254 40-105 224-252 50-110 223-259 50-110 223-252 60-133 203-231 35-77
    soy 260-280 243-271 40-105 239-270 50-110 242-272 50-110 242-272 60-133 239-268 60-135 221-250 35-77
    AN 280-300 260-289 50-110 262-290 60-121 262-290 60-133 258-287 60-135 258-287 75-170
    O 300-320 280-310 60-121 280-310 60-133 277-305 60-135 277-305 75-170
    P 320-340 300-328 60-121 300-328 60-154 295-324 60-135 295-324 75-170
    Q 340-360 318-347 60-121 314-342 60-135 314-342 75-180
    R 350-370 323-352 75-180
    S 360-380 332-361 75-180

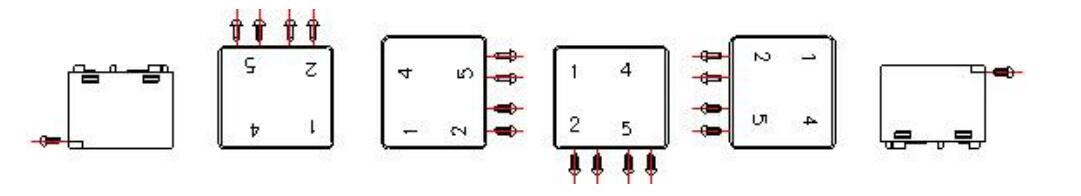

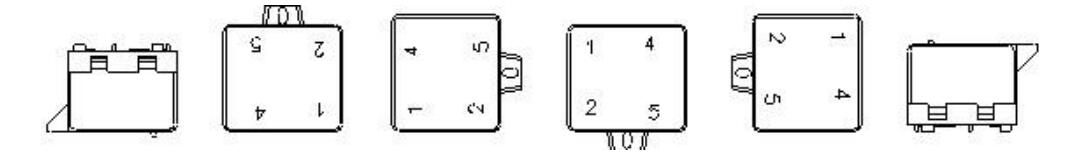

    Ubicación de instalación de trabajo

    0 3 K 6 X Y
    Con estructura tipo orejeta
    estructura plana
    El producto ha sido cuidadosamente calibrado bajo condiciones de instalación específicas. Los cambios en la ubicación de instalación pueden afectar sus características operativas.

    Configuración del terminal de cableado
    5 tornillos
    (2 en la posición número 4)     		5 terminales enchufables de doble extremo
    (2 en la posición número 4)     		3 tornillos
    (en la Posición No.1, 2, 5)     		3 terminales enchufables de doble extremo
    (en la Posición No.1, 2, 5)
    Con estructura en forma de oreja C D H L
    Estructura de forma plana P R U Z

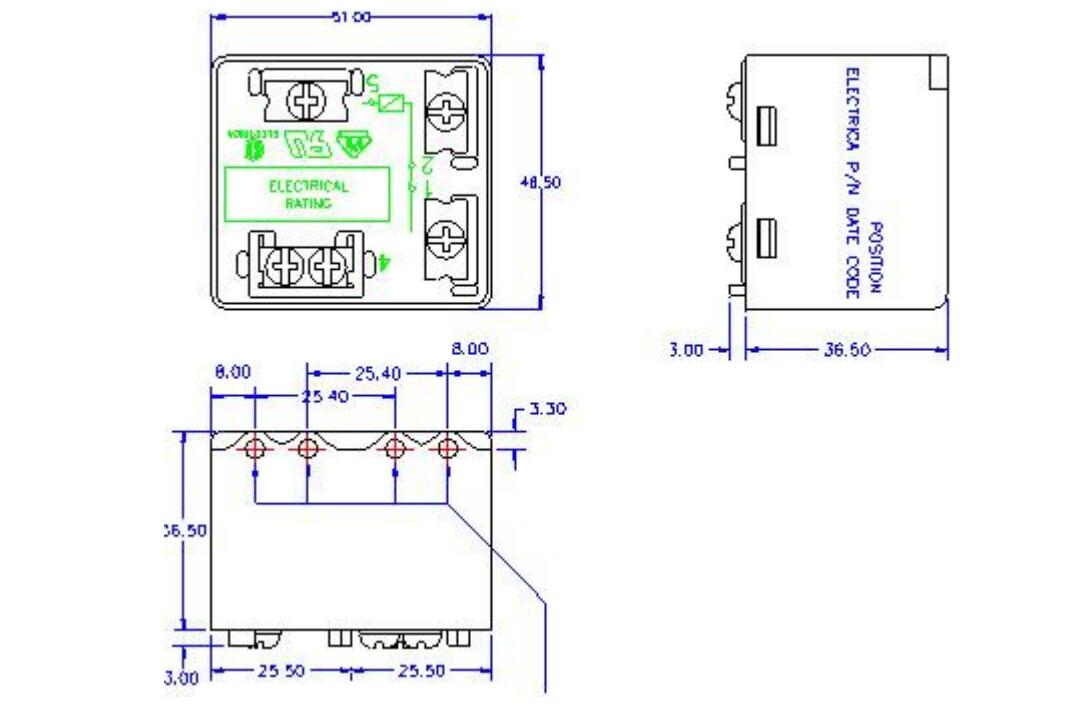

    Dibujo de dimensiones de contorno

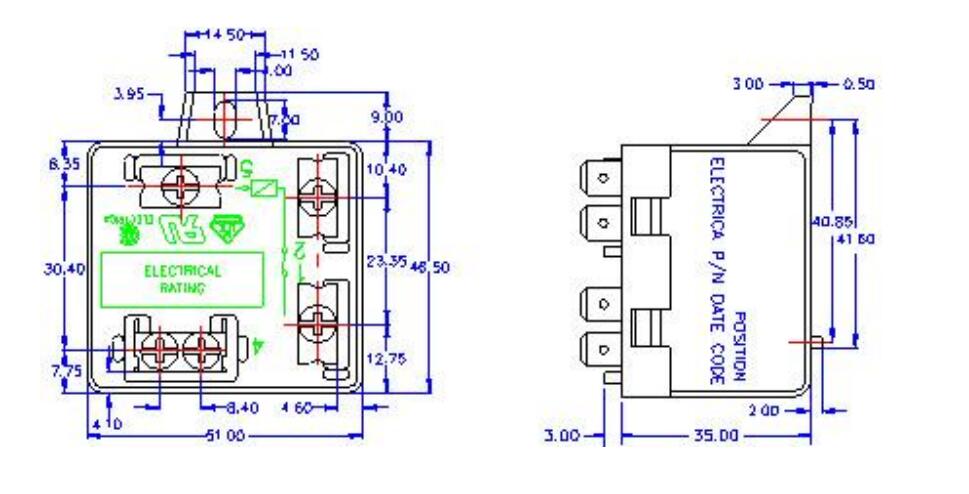

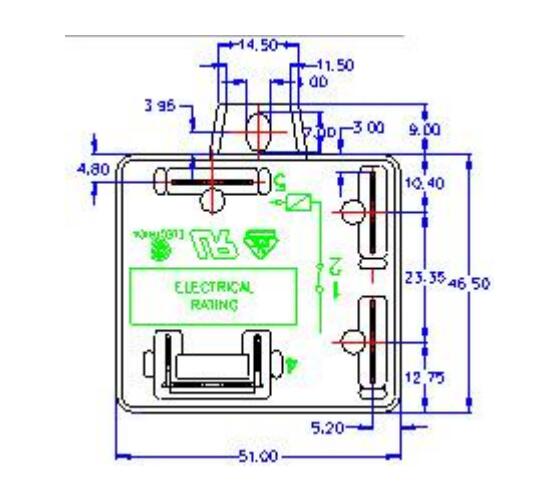

    Estructura en forma de oreja

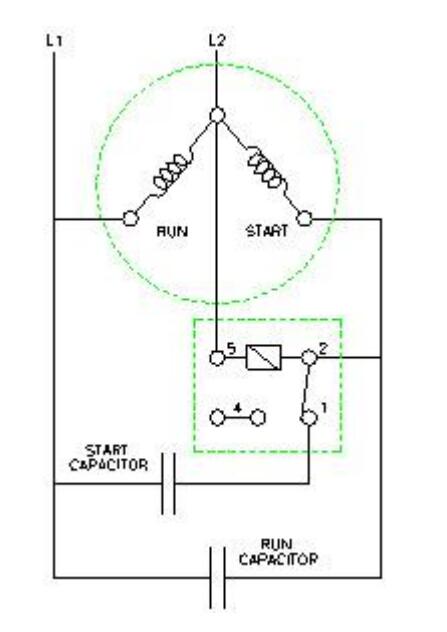

    Con estructura tipo orejeta Diagrama de cableado
    estructura plana
