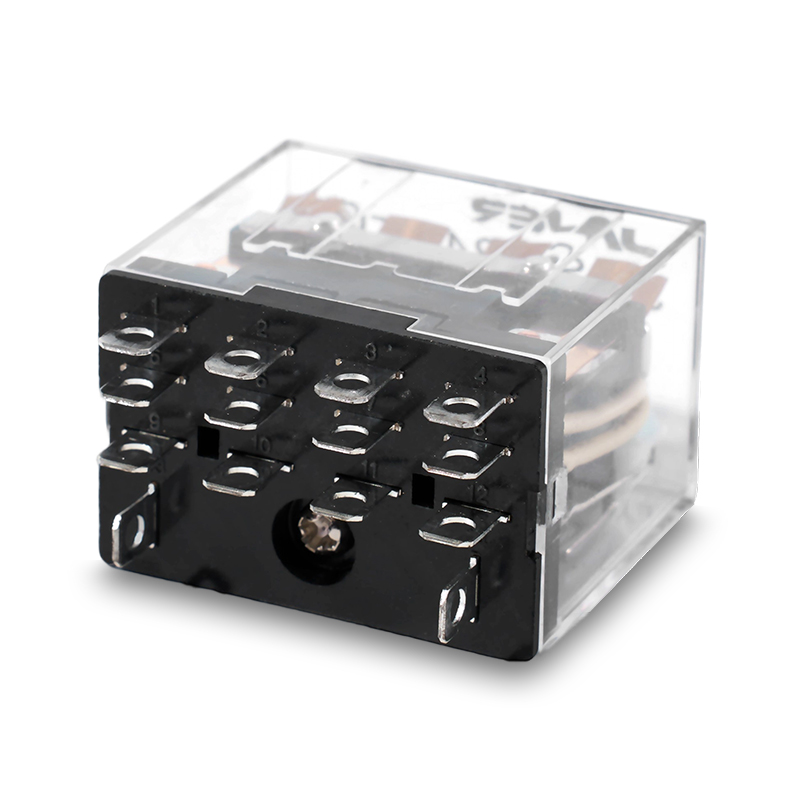

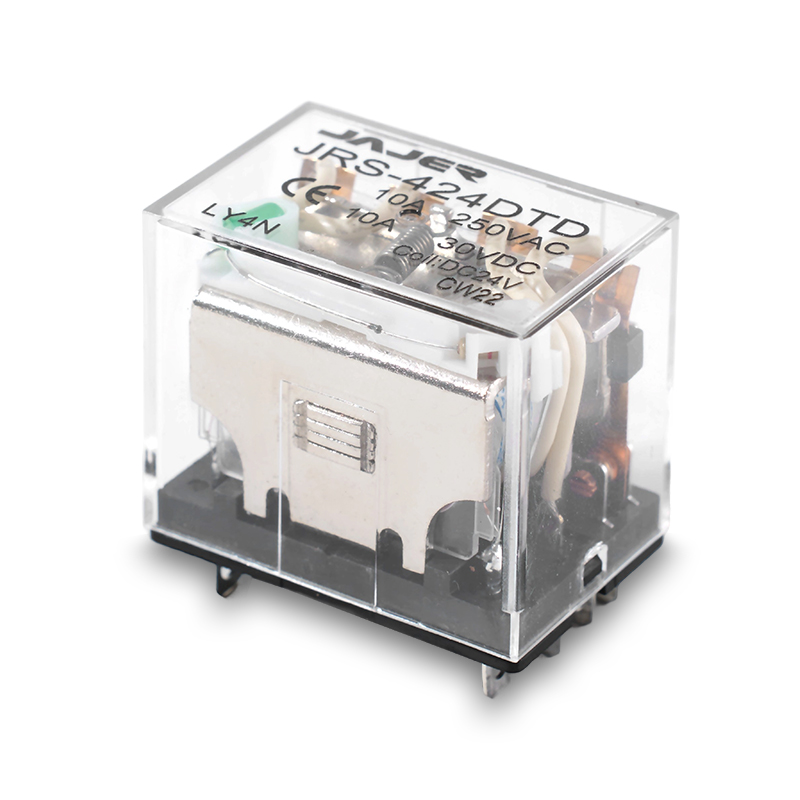

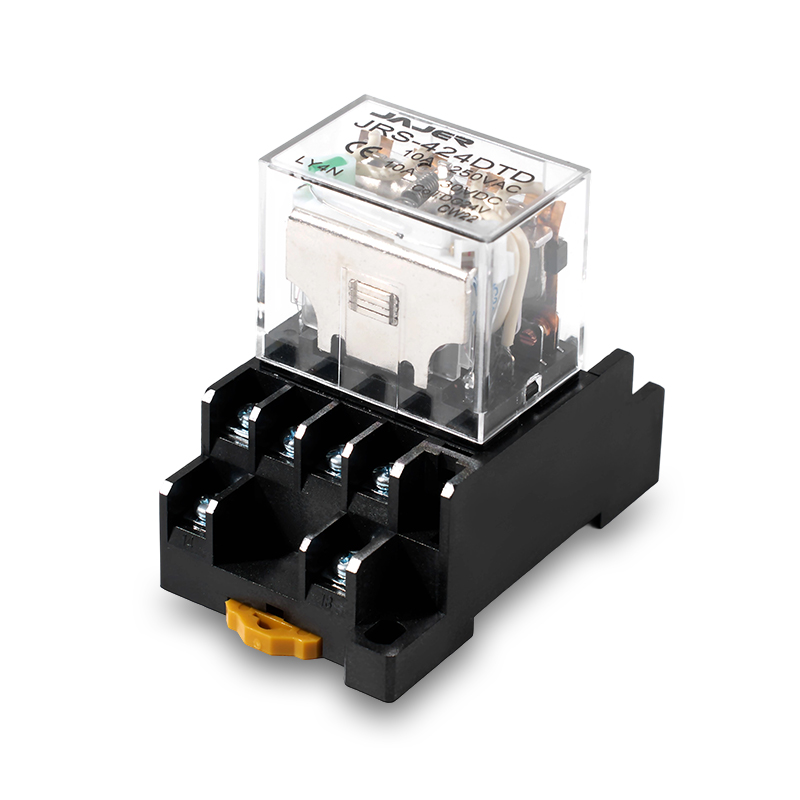

JRS-4C HH64P LY4 Relé intermedio de alta potencia
- Capacidad de conmutación 10A
- Configuraciones 2C/3C/4C
- con varios tipos de terminales
- Aprobación de TUV para 2C: R50295777
- Capacidad de conmutación 10A
- Configuraciones 2C/3C/4C
- con varios tipos de terminales
- Aprobación de TUV para 2C: R50295777
Datos de contacto
| Formulario de contacto | 2C/3C/4C |
| Resistencia de contacto (inicial) | 100MΩ (1A 6VDC) |
| Clasificación de contacto | 10A 250VAC/30VDC |
| Capacidad de cambio | 2500VA/300W |
| Corriente de cambio | 10A |
| Voltaje de conmutación | 250VAC/30VDC |
| Material de contacto | Aleación de Ag |
CARACTERÍSTICAS
| Resistencia a aislamiento | 500MΩ 500VDC |
| Resistencia dieléctrica | 1000VAC, 1min. Entre entre bobina hasta contactos 1500VAC, 1min. Entre contactos abiertos |
| Tiempo de operación | 25 ms |
| Tiempo de lanzamiento | 25 ms |
| Resistencia a la vibración | 10-55Hz, 1.5 mm |
| Resistencia a la conmoción | Malfunción: 100m/S2; mecánico: 1000m/S2 |
| Humedad | 35 ％ ~ 95 ％ RH |
| Temperatura ambiente. | -40 ℃ ~ 70 ℃ |
| Vida eléctrica Vida mecánica | 1 × 10 5 operaciones 1 × 10 7 operaciones |
Datos de bobina
| Voltaje nominal (VDC) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia Consumo (MW) |
| 12 | 9 | 1.2 | 75 | 160 | 900 |
| 18 | 13.5 | 1.8 | 50 | 360 | 900 |
| 24 | 18 | 2.4 | 37.5 | 650 | 900 |
| 36 | 27 | 3.6 | 25 | 1440 | 900 |
| 48 | 36 | 4.8 | 18.8 | 2600 | 900 |
| 110 | 82.5 | 11 | 7.8 | 13400 | 900 |
| 220 | 165 | 22 | 4.5 | 54000 | 900 |
| Voltaje nominal (VACACIONES) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia consumo (VA) |
| 12 | 9.6 | 3.6 | 100 | 46 | 1.2 |
| 18 | 14.4 | 5.4 | 66 | 95 | 1.2 |
| 24 | 19.2 | 7.2 | 50 | 184 | 1.2 |
| 36 | 28.8 | 10.8 | 33 | 370 | 1.2 |
| 48 | 38.4 | 14.4 | 25 | 735 | 1.2 |
| 110 | 88 | 33 | 11 | 3750 | 1.2 |
| 220 | 176 | 66 | 5.5 | 14400 | 1.2 |
Información de pedido
JRS-24-D-T-D-X
| Modelo No. | Formulario de contacto | Voltaje de bobina | Fuente de la bobina | Forma terminal | Tipo de modelo | Código especial |
| JRS | 2 postes 3 polos 4 polos | 5-220VDC 5-220 VAC | D: DC A: AC | P: PCB T: salida F: tipo de salida y brida | Ninguno: D: lámpara LED | Ninguno: Estándar Código especial |

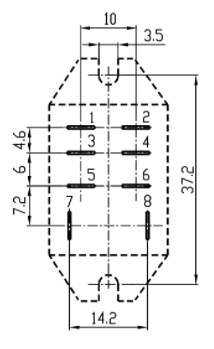

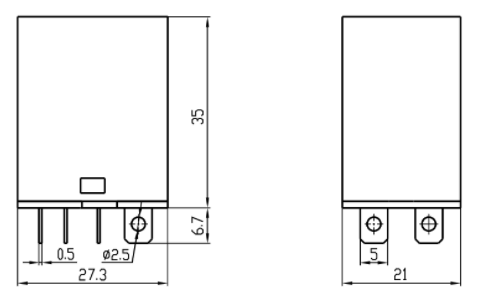

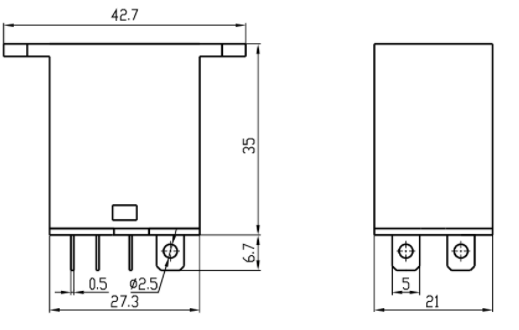

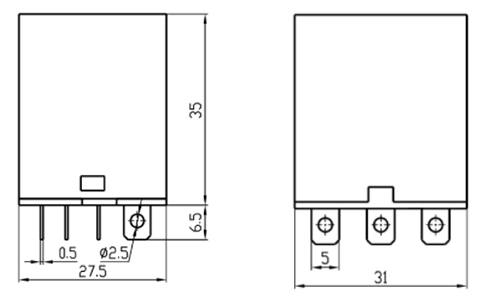

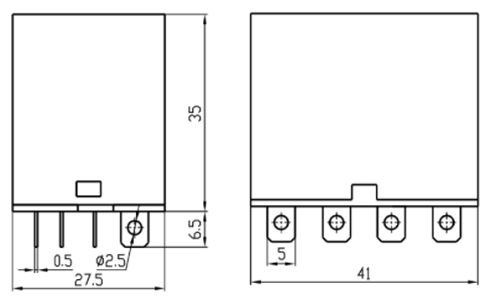

Dimensiones de contorno, diagrama de cableado y diseño de placa de PC (Unidad: MM)
Tolerancia: ± 0.3
 |  |  |
 |  |  |
 |  |  |
 |  |  |
