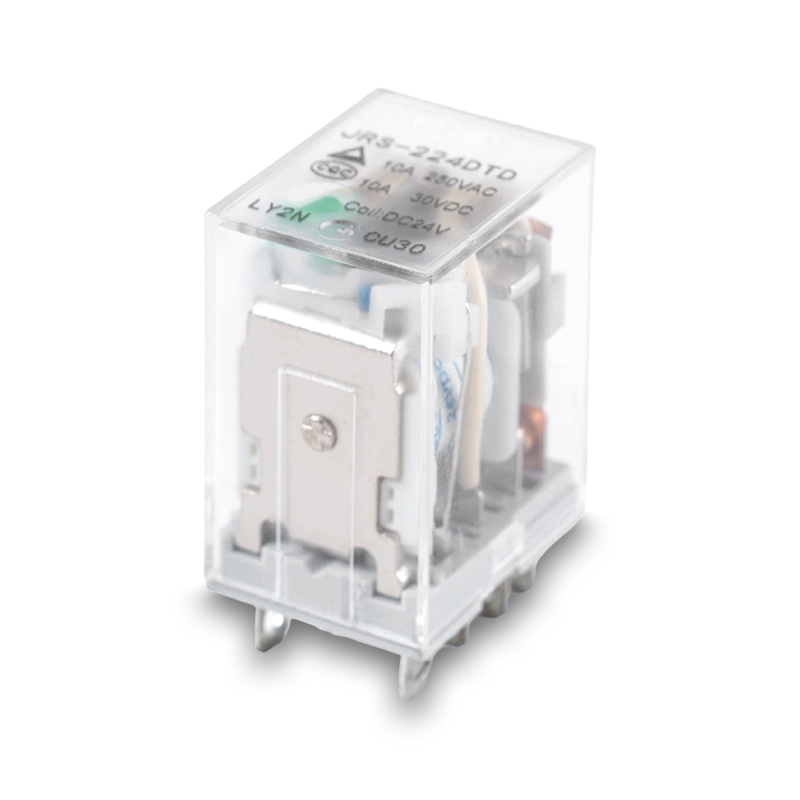

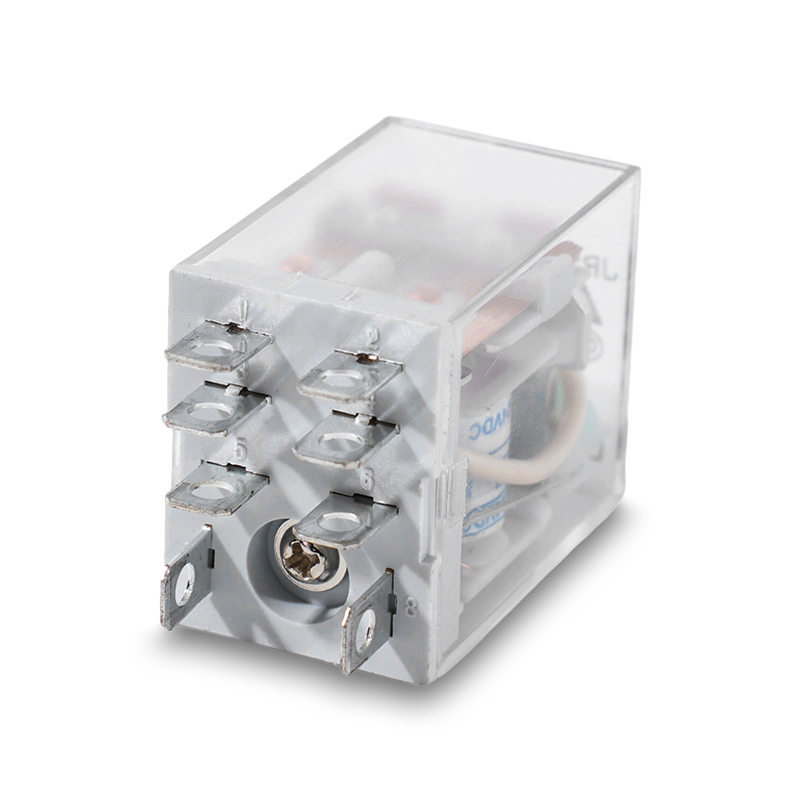

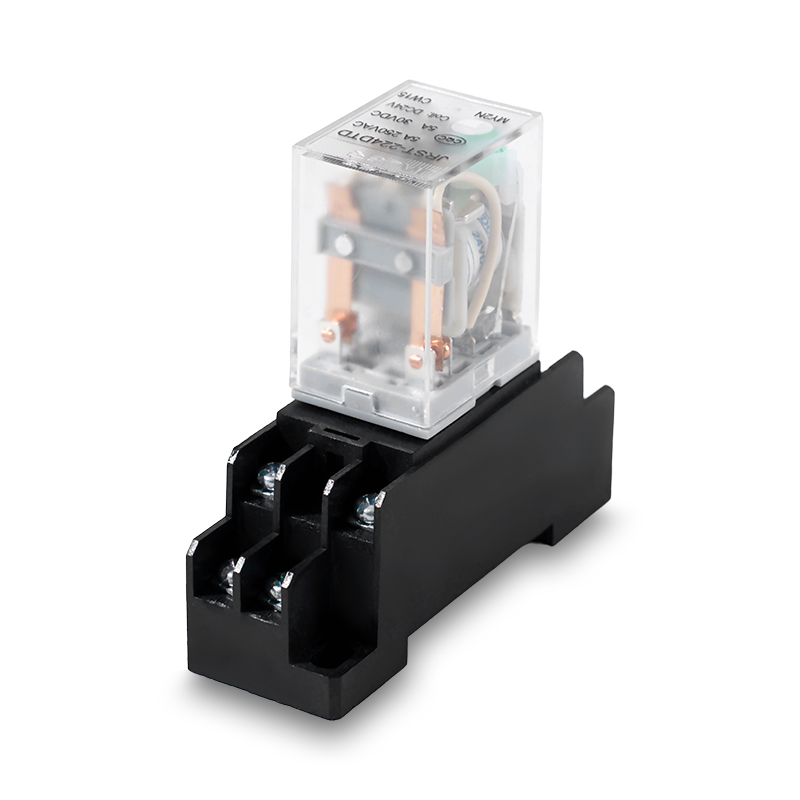

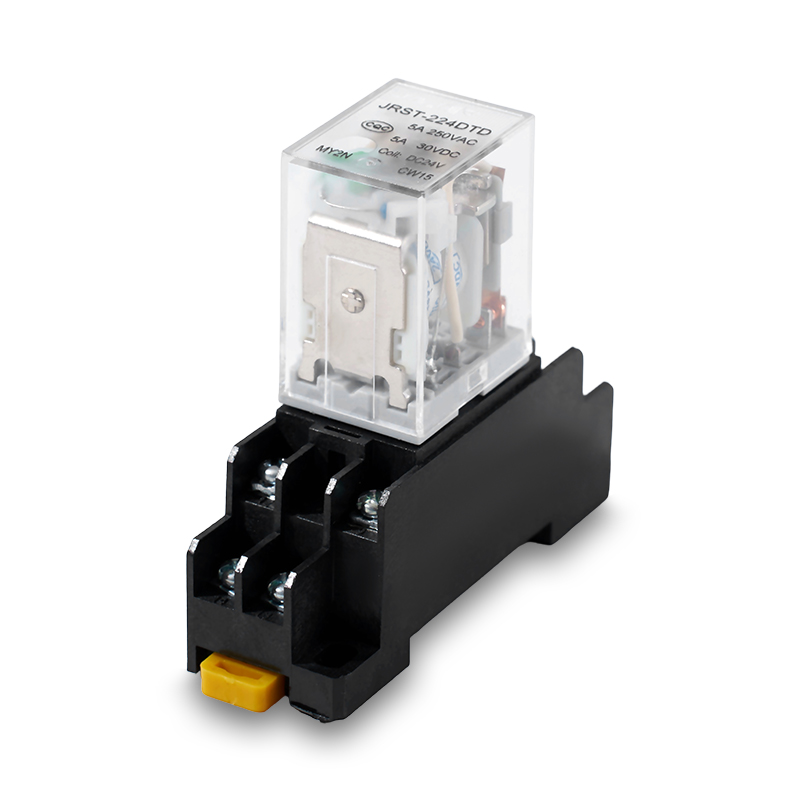

JRST-2C MY2N HH52P Relé intermedio electromagnético pequeño

Formulario de contacto

2C, 3C y 4C

Resistencia de contacto (inicial)

100MΩ (1A 6VDC)

Clasificación de contacto

5A 240VAC/30VDC

Capacidad de cambio

2C: 150W/1100VA

3C: 210W/1540VA

4C: 90W/660VA: 150W/1100VA

Corriente de cambio

5A

Voltaje de conmutación

250VAC/30VDC

Material de contacto

Aleación de Ag

Resistencia a aislamiento

500MΩ 500VDC

Resistencia dieléctrica

1000VAC, 1min. Entre entre bobina hasta contactos

1500VAC, 1min. Entre contactos abiertos

Tiempo de operación

25 ms

Tiempo de lanzamiento

25 ms

Resistencia a la vibración

10-55Hz, 1.5 mm

Resistencia a la conmoción

Malfunción: 100m/S2; mecánico: 1000m/S2

Humedad

35 ％ ~ 95 ％ RH

Temperatura ambiente.

-40 ℃ ~ 70 ℃

Vida eléctrica

Vida mecánica

1 × 10 ⁵ operaciones

1 × 10 ⁷ operaciones

Voltaje nominal

(VDC)

Voltaje de recogida

VDC (máx.)

Voltaje de abandono

VDC (min.)

Corriente nominal

(MA ± 10 ％)

Resistencia de la bobina

(Ω ± 10 ％)

Potencia

Consumo (MW)

12

9

1.2

75

160

900

18

13.5

1.8

50

360

900

24

18

2.4

37.5

650

900

36

27

3.6

25

1440

900

48

36

4.8

18.8

2600

900

110

82.5

11

7.8

13400

900

220

165

22

4.5

54000

900

Voltaje nominal

(VACACIONES)

Voltaje de recogida

VDC (máx.)

Voltaje de abandono

VDC (min.)

Corriente nominal

(MA ± 10 ％)

Resistencia de la bobina

(Ω ± 10 ％)

Potencia

consumo (VA)

12

9.6

3.6

100

46

1.2

18

14.4

5.4

66

95

1.2

24

19.2

7.2

50

184

1.2

36

28.8

10.8

33

370

1.2

48

38.4

14.4

25

735

1.2

110

88

33

11

3750

1.2

220

176

66

5.5

14400

1.2
