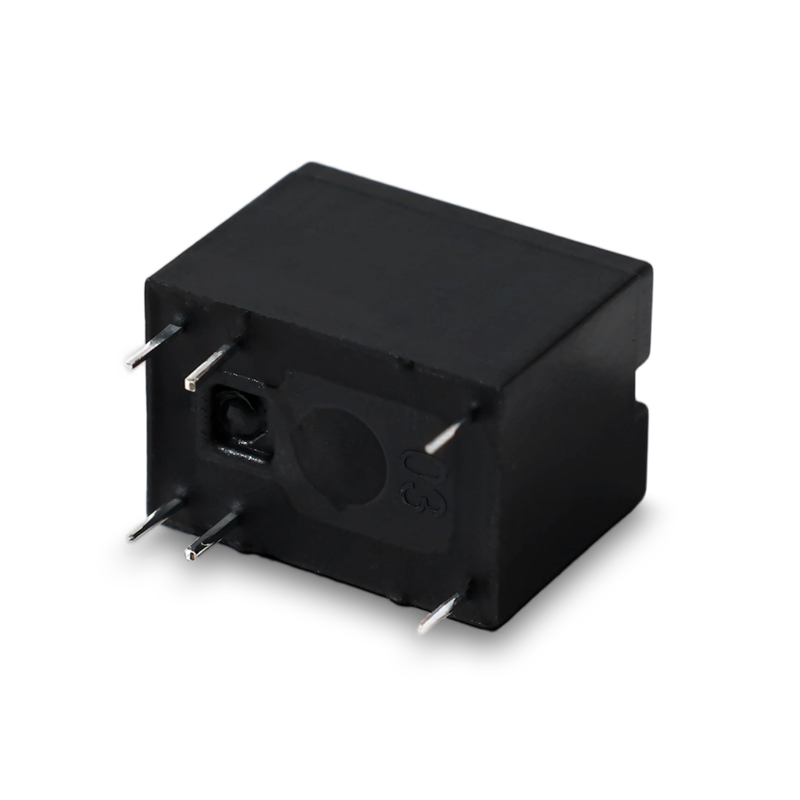

JRC-21F Relé de señal de 5V/12V/24V de 6 pines
- Configuraciones 1C
- Tamaño de subminiatura 15.5 x 10.5 x 11.5 (L x W x H)
- Consumo de energía del tipo estándar 360MW
- Sensibilidad tipo 200m
- Configuraciones 1C
- Tamaño de subminiatura 15.5 x 10.5 x 11.5 (L x W x H)
- Consumo de energía del tipo estándar 360MW
- Sensibilidad tipo 200m
Datos de contacto
|
Formulario de contacto |
1C |
|
Resistencia de contacto (Inicial) |
100mΩ |
|
Carga nominal |
1A/ 240VAC 30VDC 2A / 125VAC |
|
Voltaje Max. |
240VAC/30VDC |
|
Corriente máxima. |
2A |
|
Referencia Min. Carga aplicable |
10 mA, 6vdc |
|
Material de contacto |
Aleación de plata |
CARACTERÍSTICAS
|
Resistencia a aislamiento |
100MΩ 500VDC |
|
Resistencia dieléctrica |
500VAC, entre la bobina hasta el contacto (1min) 500VAC, entre contactos abiertos (1min) |
|
Tiempo de operación |
Max. 8 ms |
|
Tiempo de lanzamiento |
Max. 4 ms |
|
Vibración |
Resistencia: 10-55Hz, DA 1.5 mm |
|
Choque |
Endurance 10g. Operación de error 50g |
|
Humedad |
45 ％ ~ 85 ％ RH |
|
Temperatura ambiente. |
-25 ℃ ~ 70 ℃ |
|
Vida eléctrica Vida mecánica |
1 × 10 5 OPS (a voltaje de bobina nominal) 5 × 10 6 OPS (sin carga) |
Datos de bobina (200MW)
|
Voltaje nominal (VDC) |
Voltaje de recogida VDC (máx.) |
Voltaje de abandono VDC (min.) |
Corriente nominal (MA ± 10 ％) |
Resistencia de la bobina (Ω ± 10 ％) |
Potencia (MW) |
|
3 |
2.25 |
0.3 |
66.67 |
45 |
200 |
|
5 |
3.75 |
0.5 |
40.00 |
125 |
200 |
|
6 |
4.5 |
0.6 |
33.33 |
180 |
200 |
|
9 |
6.75 |
0.9 |
22.22 |
405 |
200 |
|
12 |
9 |
1.2 |
16.67 |
720 |
200 |
|
24 |
18 |
2.4 |
8.33 |
2880 |
200 |
Datos de bobina (360MW)
|
Voltaje nominal (VDC) |
Voltaje de recogida VDC (máx.) |
Voltaje de abandono VDC (min.) |
Corriente nominal (MA ± 10 ％) |
Resistencia de la bobina (Ω ± 10 ％) |
Potencia (MW) |
|
3 |
2.25 |
0.3 |
120.00 |
25 |
360 |
|
5 |
3.75 |
0.5 |
71.43 |
70 |
360 |
|
6 |
4.5 |
0.6 |
60.00 |
100 |
360 |
|
9 |
6.75 |
0.9 |
40.00 |
225 |
360 |
|
12 |
9 |
1.2 |
30.00 |
400 |
360 |
|
24 |
18 |
2.4 |
15.00 |
1600 |
360 |
Datos de bobina (450MW)
|
Voltaje nominal (VDC) |
Voltaje de recogida VDC (máx.) |
Voltaje de abandono VDC (min.) |
Corriente nominal (MA ± 10 ％) |
Resistencia de la bobina (Ω ± 10 ％) |
Potencia (MW) |
|
3 |
2.25 |
0.3 |
150.00 |
20 |
450 |
|
5 |
3.75 |
0.5 |
90.00 |
55 |
450 |
|
6 |
4.5 |
0.6 |
75.00 |
80 |
450 |
|
9 |
6.75 |
0.9 |
50.00 |
180 |
450 |
|
12 |
9 |
1.2 |
37.50 |
320 |
450 |
|
24 |
18 |
2.4 |
18.75 |
1280 |
450 |
Información de pedido
JRC-21F-S-1-12-E-M-XXX
|
Tipo |
Construcción |
Formulario de contacto |
Voltaje de bobina |
Potencia de bobina |
Formulario de contacto |
Código especial |
|
JRC-21F |
S-plástico sellado Sellado |
1 |
3-24VDC |
E: 0.2W L: 0.36W F: 0.45W |
Ninguno: No/NC M: No |
Requisito especial del cliente |
Dimensiones de esquema, diagrama de cableado y diseño de placa de PC (Unidad: MM)
 |
 |
 |
 |
