русскийRelé de señal

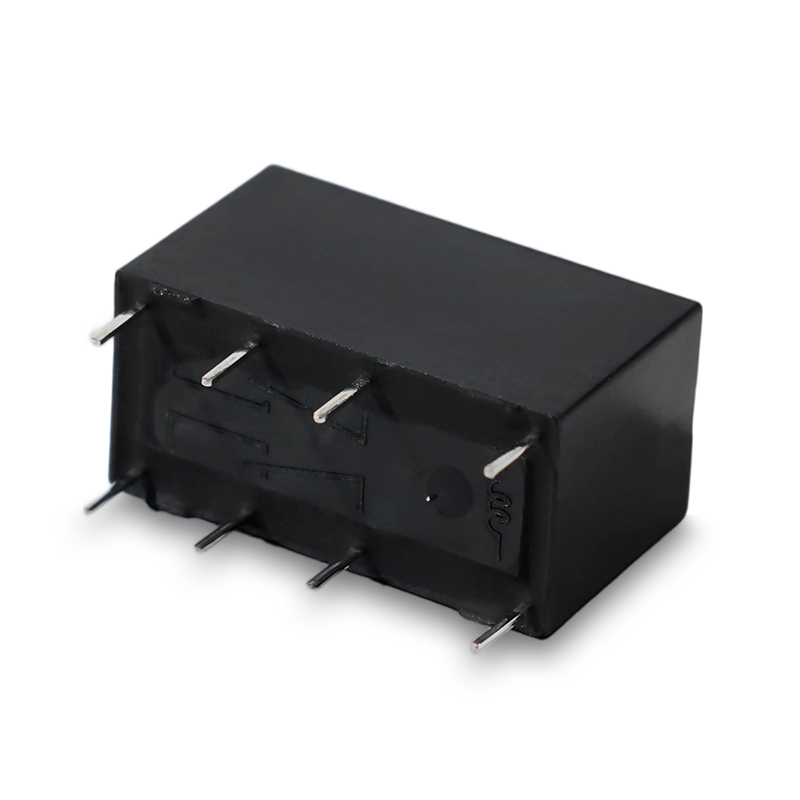

JRC-19F 4078F HK19F Relé de señal pequeña
- Configuraciones de 2C
- Tamaño de subminiatura 20.2 x 10x 11.5 (l x w x h)
- Tipo de alta sensibilidad y tipo estándar AVILABLE
- Dil Terminales de tono
- Configuraciones de 2C
- Tamaño de subminiatura 20.2 x 10x 11.5 (l x w x h)
- Tipo de alta sensibilidad y tipo estándar AVILABLE
- Dil Terminales de tono
Datos de contacto
| Formulario de contacto | 2C |
| Resistencia de contacto (Inicial) | 100mΩ |
| Carga nominal | 1A/ 120VAC 2a / 24vdc |
| Max. voltaje de conmutación | 240VAC/60VDC |
| Max. corriente de transporte | 2a |
| Max. capacidad de cambio | 40W o 120VA |
| Material de contacto | Aleación de plata |
CARACTERÍSTICAS
| Resistencia a aislamiento | 1000MΩ 500VDC |
| Resistencia dieléctrica | 1000VAC, entre la bobina para el contacto 500VAC, entre contactos abiertos |
| Tiempo de operación | Max. 6 ms |
| Tiempo de lanzamiento | Max. 4 ms |
| Resistencia a la vibración | 10-55Hz, a DA de 1.5 mm |
| Resistencia a la conmoción | Funcional: 20g; .destructivo 100g |
| Humedad | 40 ％ ~ 85 ％ RH |
| Temperatura ambiente. | -40 ℃ ~ 70 ℃ |
| Vida eléctrica Vida mecánica | 1 × 10 5 OPS (a voltaje de bobina nominal) 1 × 10 7 operaciones |
Datos de bobina (150MW)
| Voltaje nominal (VDC) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (MW) |
| 3 | 2.25 | 0.3 | 50 | 60 | 150 |
| 5 | 3.75 | 0.5 | 30 | 167 | 150 |
| 6 | 4.5 | 0.6 | 25 | 240 | 150 |
| 9 | 6.75 | 0.9 | 16.07 | 540 | 150 |
| 12 | 9 | 1.2 | 12.5 | 960 | 150 |
| 24 | 18 | 2.4 | 6.25 | 3840 | 150 |
Datos de bobina (200MW)
| Voltaje nominal (VDC) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (MW) |
| 3 | 2.25 | 0.3 | 66.7 | 45 | 200 |
| 5 | 3.75 | 0.5 | 40 | 125 | 200 |
| 6 | 4.5 | 0.6 | 33.3 | 180 | 200 |
| 9 | 6.75 | 0.9 | 22.2 | 405 | 200 |
| 12 | 9 | 1.2 | 16.7 | 720 | 200 |
| 24 | 18 | 2.4 | 8.3 | 2880 | 200 |
Datos de bobina (360MW/450MW)
| Voltaje nominal (VDC) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (MW) |
| 3 | 2.25 | 0.3 | 150.00 | 20 | 450 |
| 5 | 3.75 | 0.5 | 89.3 | 55 | 450 |
| 6 | 4.5 | 0.6 | 75.00 | 80 | 450 |
| 9 | 6.75 | 0.9 | 50.00 | 180 | 450 |
| 12 | 9 | 1.2 | 37.50 | 320 | 450 |
| 24 | 18 | 2.4 | 18.75 | 1280 | 450 |
| 3 | 2.25 | 0.3 | 120 | 25 | 360 |
| 5 | 3.75 | 0.5 | 71.4 | 70 | 360 |
| 6 | 4.5 | 0.6 | 60 | 100 | 360 |
| 9 | 6.75 | 0.9 | 40.9 | 220 | 360 |
| 12 | 9 | 1.2 | 30 | 400 | 360 |
| 24 | 18 | 2.4 | 15 | 1600 | 360 |
Información de pedido
JRC-19F-S-2-12-E-M-XXX
| Tipo | Construcción | Formulario de contacto | Voltaje de bobina | Potencia de bobina | Formulario de contacto | Código especial |
| JRC-19F | S-plástico sellado Sellado | 2 | 3-24VDC | S: 0.15W E: 0.2W D: 0.36W F: 0.45W | Ninguno: No/NC M: No | Requisito especial del cliente |

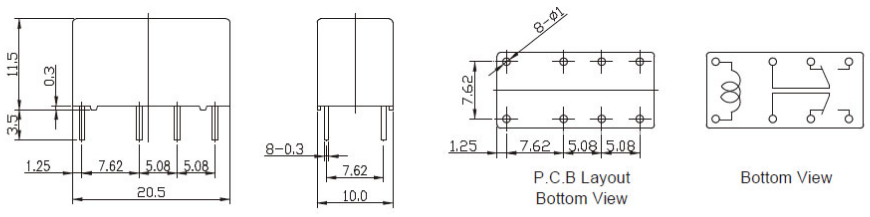

Dimensiones de esquema, diagrama de cableado y diseño de placa de PC (Unidad: MM)
