русскийRelé de control industrial
Relevo JRFK
- Capacidad de conmutación 8A/12A
- Configuraciones 1A/1C, 2A/2C
- Rigidez dieléctrica de 5,0 KV entre bobina y contactos.
- 2500VA/1250VA Máx. Energía de conmutación
- Capacidad de conmutación 8A/12A
- Configuraciones 1A/1C, 2A/2C
- Rigidez dieléctrica de 5,0 KV entre bobina y contactos.
- 2500VA/1250VA Máx. Energía de conmutación
DATOS DE CONTACTO
| Acuerdo de contacto | 1A/1C, 2A/2C |
| Resistencia de contacto | 100 mΩ (a 1 A 6 VCC) |
| Carga de contacto | 1C: 12A/250VCA/30VCC 1A: 10A/250VCA/30VCC 2A: 8A/250VCA/30VCC 2C: 8A/250VCA/30VCC |
| Material de contacto | Aleación de plata |
CARACTERÍSTICAS
| Resistencia de aislamiento | 1000MΩ 500VCC |
| Rigidez dieléctrica | Entre bobina y contacto: 5500 VCA, 1 min. Entre contacto abierto: 1000 VCA, 1 min. |
| tiempo de operación | 20 ms |
| tiempo de liberación | 10 ms |
| Resistencia a las vibraciones | 10-55 Hz, DA 1,0 mm |
| Resistencia a los golpes | Funcional: 98m/s2; Destructivo: 980m/s2 |
| Humedad | 40% ~ 70% HR |
| Temperatura ambiente | -40 ℃ ~ 85 ℃ |
| - Vida eléctrica - Vida mecánica | 1×105 operaciones AC:2×107 operaciones DC: 5×107 operaciones |
DATOS DE LA BOBINA
| Tensión nominal (VCC) | Voltaje de recogida VCC (máx.) | Voltaje de caída VCC (mín.) | Resistencia de la bobina (Ω±10％) | poder (mW) |
| 6 | ≤72% | ≥12% | 68 | 530 |
| 12 | ≤72% | ≥12% | 270 | 530 |
| 24 | ≤72% | ≥12% | 1100 | 530 |
| 36 | ≤72% | ≥12% | 2440 | 530 |
| 48 | ≤72% | ≥12% | 4400 | 530 |
| 110 | ≤72% | ≥12% | 22800 | 530 |
DATOS DE LA BOBINA
| Tensión nominal (VAC) | Voltaje de recogida VCA (máx.) | Voltaje de caída VAC (mín.) | Resistencia de la bobina (Ω±10％) | poder (VA) |
| 6 | ≤75% | ≥35% | 15 | 0.9 |
| 12 | ≤75% | ≥35% | 60 | 0.9 |
| 24 | ≤75% | ≥35% | 247 | 0.9 |
| 48 | ≤75% | ≥35% | 1100 | 0.9 |
| 115 | ≤75% | ≥35% | 6300 | 0.9 |
| 230 | ≤75% | ≥35% | 23500 | 0.9 |
Notas: 1) Todos los valores no especificados están a temperatura ambiente.
2) Arriba solo se enumeran cargas típicas. Otras especificaciones de carga pueden estar disponibles a pedido.
3) Para el tipo sellado, se debe cortar la tapa del orificio de ventilación.
INFORMACIÓN DE PEDIDO
JRFK - S - 2 12 D M - XX
| Tipo | Construcción | Acuerdo de contacto | voltaje de la bobina | Potencia de la bobina | Formulario de contacto | código especial |
| JRFK | S-plástico sellado | 2-2 1-1 | 6 VCC-110 VCC 6VAC-230VAC | D: CC R: aire acondicionado | Ninguno: NO/NC M: NO | Requisito especial del cliente |

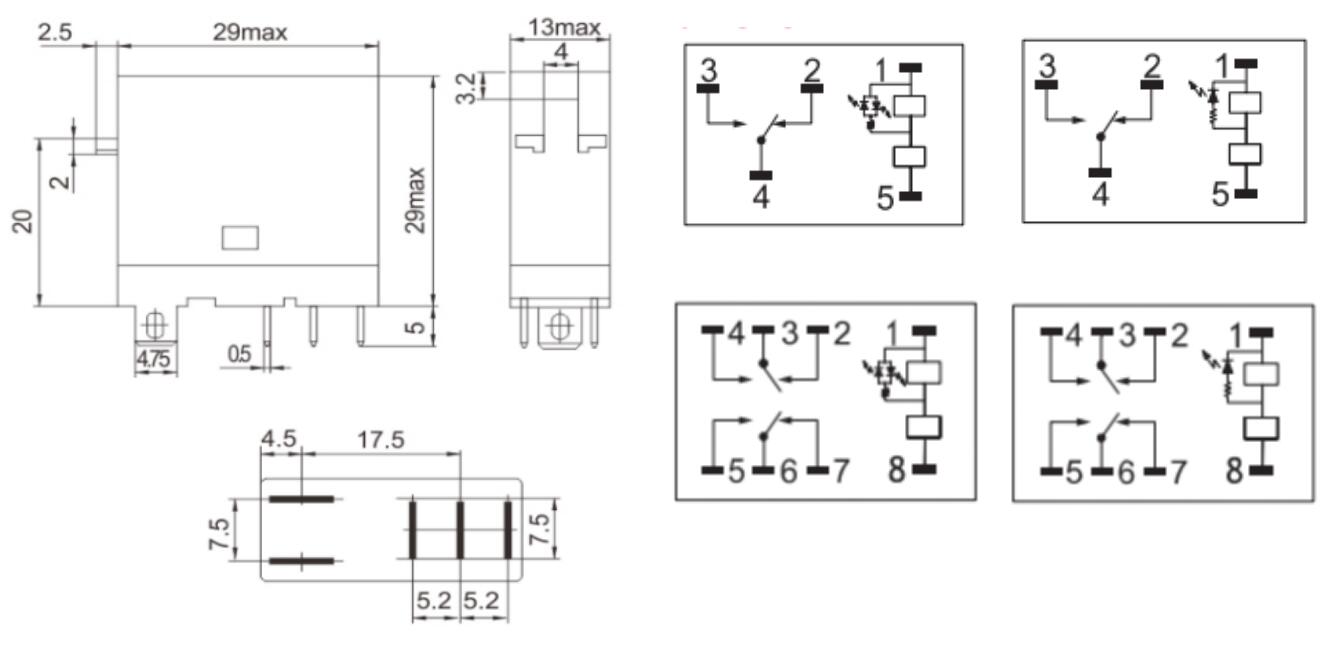

DIMENSIONES ESQUEMA, DIAGRAMA DE CABLEADO Y DISPOSICIÓN DE LA TARJETA PC (Unidad: mm)
Vista inferior
Tolerancia±0,1
