- Contacto con la capacidad de conmutación 10A
- Los tipos de contacto de 2c y 3c están disponibles
Datos de contacto
|
Combinación de contacto |
2C, 3C |
|
Resistencia de contacto inicial |
≤100mΩ (1a 6vdc) |
|
Carga de contacto (resistiva) |
10A 250Tensión de actuación/30VDC |
|
Corriente de conmutación máxima |
10A |
|
Voltaje de conmutación máximo |
250VAC/30VDC |
|
Material de contacto |
Aleación de plata |
CARACTERÍSTICAS
|
Resistencia a aislamiento |
100MΩ (500VDC) |
|
Voltaje de soporte medio |
1500VAC, 1min. entre el contacto y la bobina 500VAC, 1min. Entre contactos desconectados |
|
Tiempo de acción |
≤20 ms |
|
Tiempo de lanzamiento |
≤20 ms |
|
vibración |
10-55Hz, 1.0 mm |
|
Choque |
Estabilidad 100m/s 2 ; Potencia 1000m/s 2 |
|
humedad |
35% ~ 85% RH |
|
Rango de temperatura |
-25 ℃ ~ 55 ℃ |
|
vida - Electrical - mecánico |
1 × 10 5 veces 1 × 10 7 veces |
Especificaciones de bobina 23 ℃
|
Voltaje nominal VDC |
Voltaje VDC |
Voltaje de lanzamiento VDC |
Voltaje máximo VDC |
Resistencia de la bobina (Ω ± 10%) |
|
6 |
≤4.8 |
≥0.6 |
6.6 |
Veintidós |
|
12 |
≤9.6 |
≥1.2 |
13.2 |
80 |
|
veinticuatro |
≤19.2 |
≥2.4 |
26.4 |
360 |
|
36 |
≤28.8 |
≥3.6 |
39.6 |
840 |
|
48 |
≤38.4 |
≥4.8 |
52.8 |
1440 |
|
110 |
≤88.0 |
≥11.0 |
121.0 |
7560 |
|
127 |
≤101.6 |
≥12.7 |
139.7 |
10100 |
|
220 |
≤176 |
≥22 |
242.0 |
29000 |
|
Voltaje nominal VAC |
Voltaje VAC |
Voltaje de lanzamiento VAC |
Voltaje máximo VAC |
Resistencia de la bobina (Ω ± 10%) |
|
6 |
≤4.8 |
≥1.2 |
6.6 |
7 |
|
12 |
≤9.6 |
≥2.4 |
13.2 |
19 |
|
veinticuatro |
≤19.2 |
≥4.8 |
26.4 |
80 |
|
36 |
≤28.8 |
≥7.2 |
39.6 |
200 |
|
48 |
≤38.4 |
≥9.6 |
52.8 |
400 |
|
110 |
≤88.0 |
≥22.0 |
121.0 |
1600 |
|
127 |
≤101.6 |
≥25.4 |
121.0 |
2600 |
|
220 |
≤176.0 |
≥44.0 |
242.0 |
7300 |
|
380 |
≤304.0 |
≥76.0 |
418 |
21000 |
Observación:
(1) Los valores anteriores son valores iniciales;
(2) Los valores anteriores son todos los valores iniciales a 50Hz. Si necesita usar 60Hz, especifique.
(3) El voltaje máximo se refiere al voltaje máximo que la bobina de relé puede soportar en un corto período de tiempo.
Información de pedido
Jrk-xxxx
|
Nombre de la serie |
Número de grupos de contacto |
Voltaje de bobina |
Propiedades de voltaje de bobina |
Parámetros especiales |
|
Jrk |
2: 2 grupos 3: 3 grupos |
DC: 6-220VDC AC: 6-380VAC |
D: DC A: Comunicación |
Ninguno: Estándar Cartas o números: requisitos especiales |

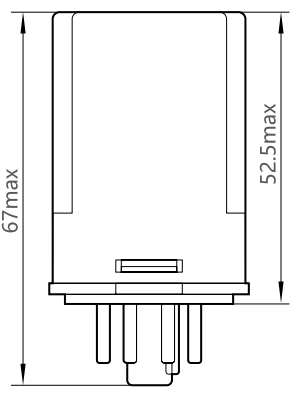

Dimensiones de contorno, diagrama de cableado y diseño de placa de PC (Unidad: MM)
|

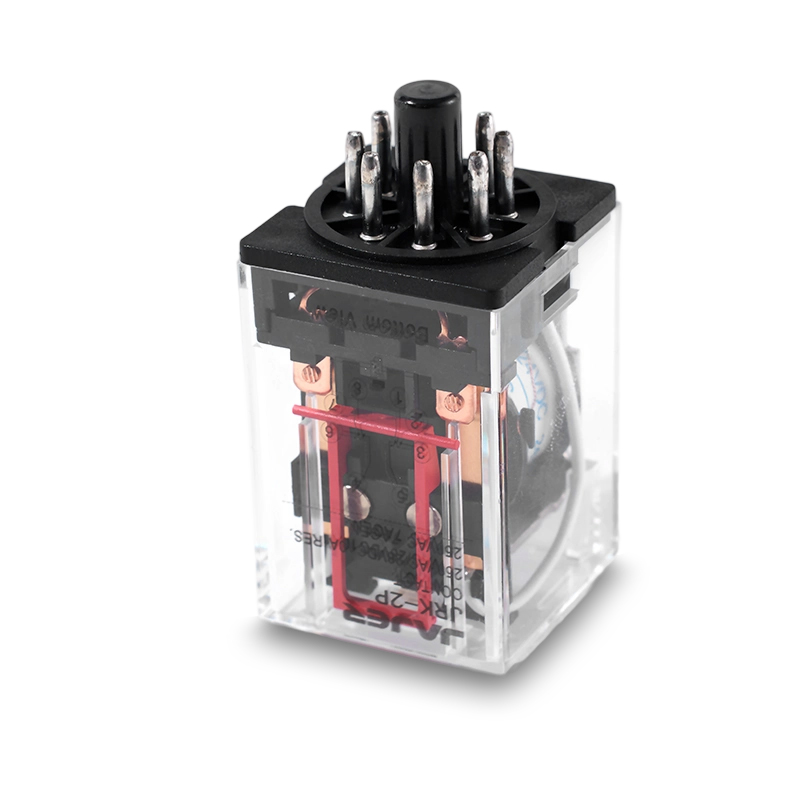

Apariencia |
|
|
Jrk-2 |
JRK-3 |
  |
  |
|
Diagrama de cableado |
|
|
Jrk-2 |
JRK-3 |
 |
 |
Observación:
(1) Las dimensiones del producto no tienen tolerancias dimensionales. Cuando las dimensiones son <1 mm, la tolerancia es ± 0.2 mm; Cuando las dimensiones están entre (1 ~ 5) mm, la tolerancia es ± 0.3 mm; Cuando las dimensiones son> 5 mm, la tolerancia es de ± 0.4 mm;
(2) La tolerancia del tamaño del orificio de montaje no especificado es ± 0.1 mm.
