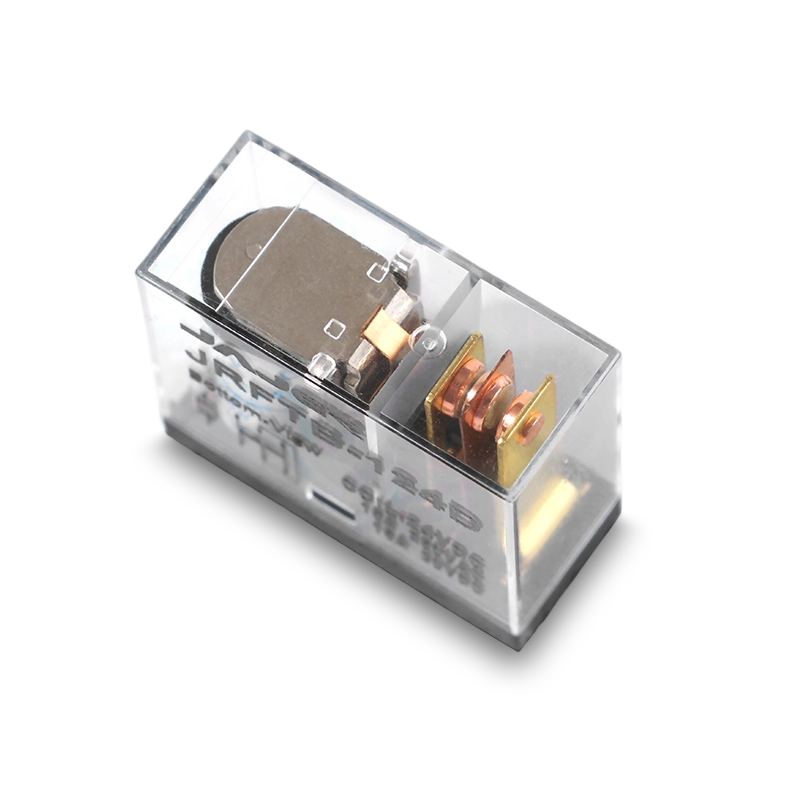

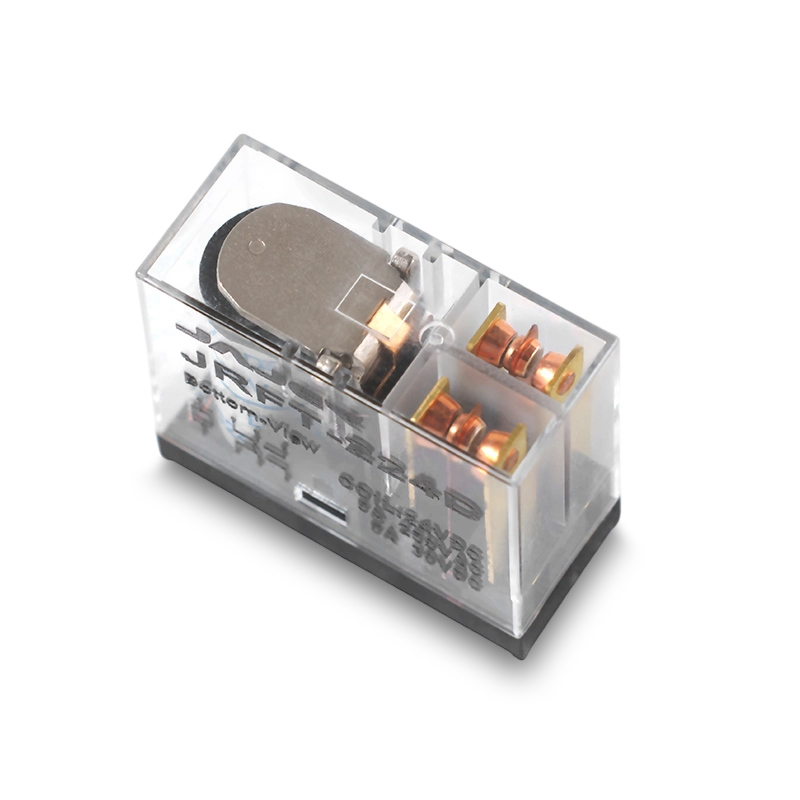

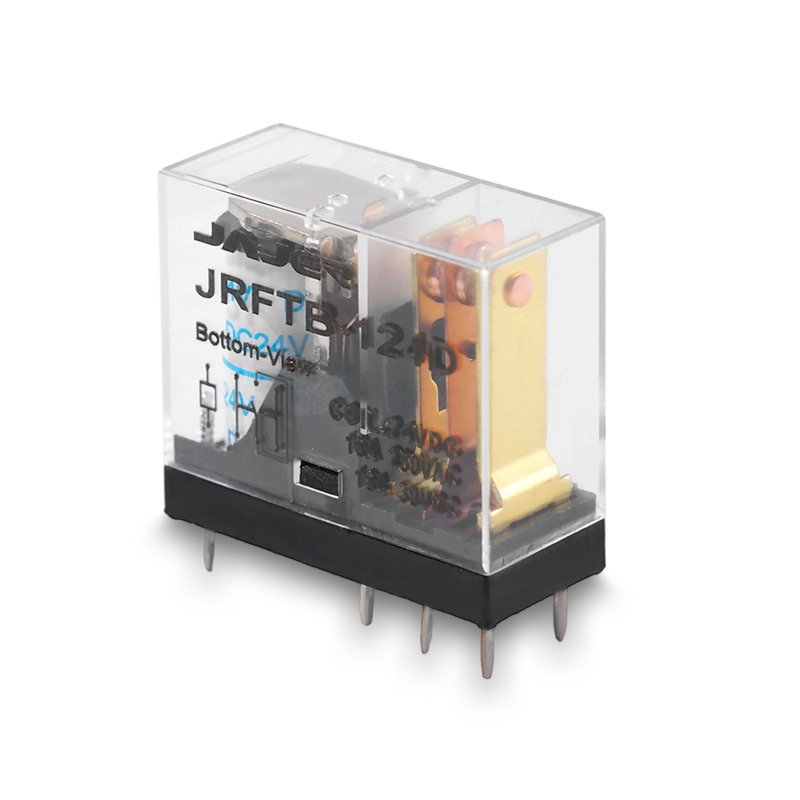

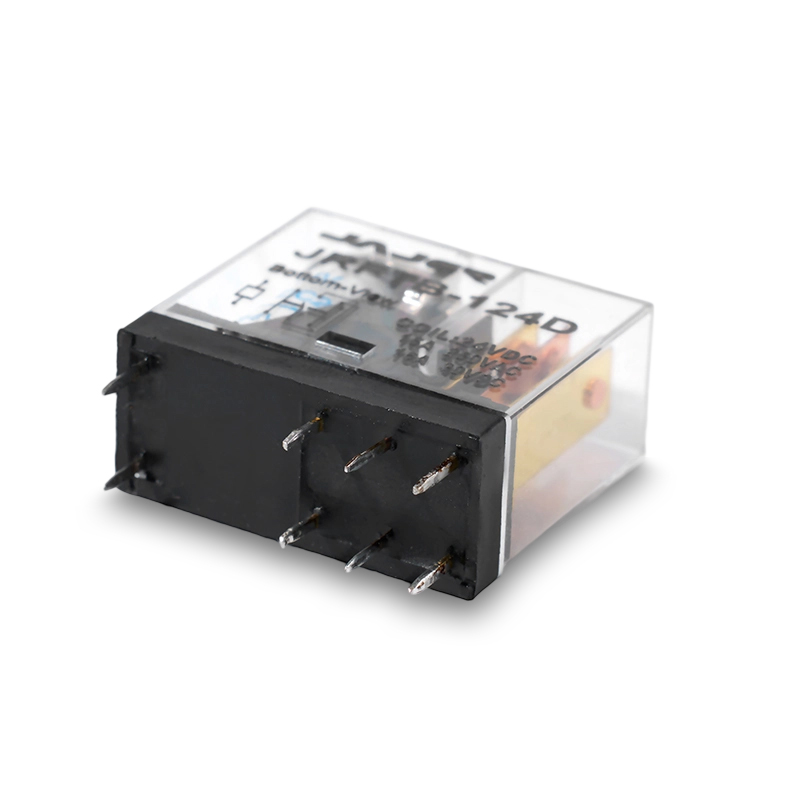

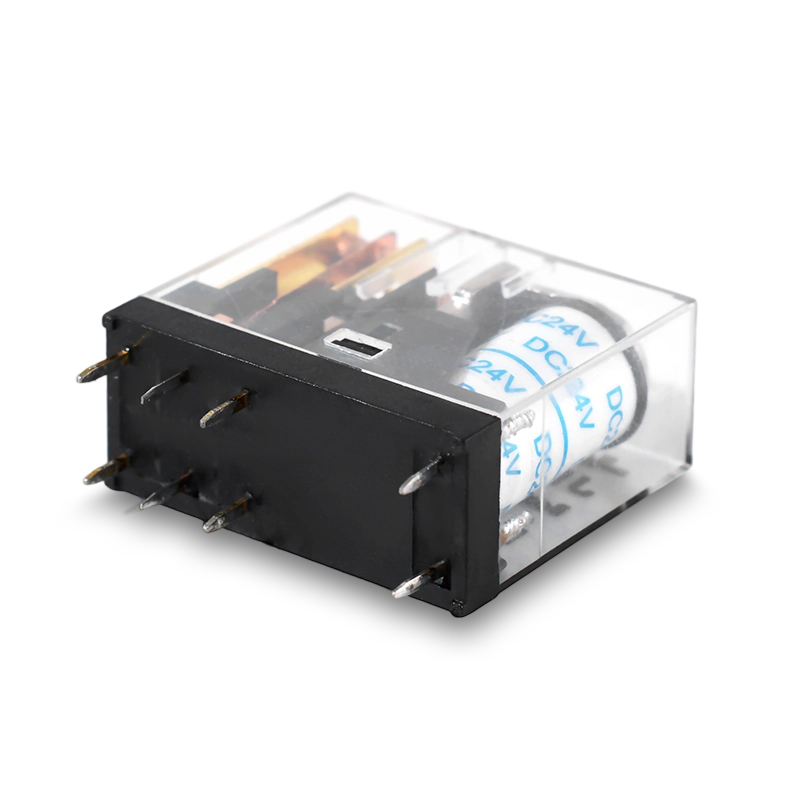

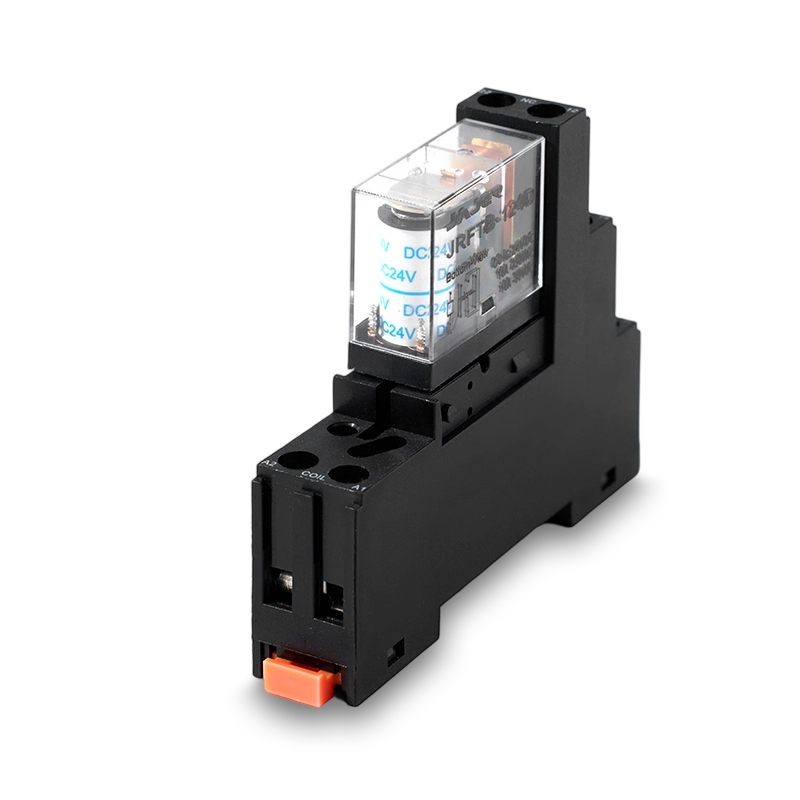

JRFT Relé de PCB en miniatura de potencia de 8 pines
-Capacidad de conmutación 5A/10A/16A
- configuraciones 1A/1C, 2A/2C
- Potencia dieléctrica de 5.0kV entre bobina y contactos
- 2500VA/1250VA Máx. Cambio de alimentación
-Capacidad de conmutación 5A/10A/16A
- configuraciones 1A/1C, 2A/2C
- Potencia dieléctrica de 5.0kV entre bobina y contactos
- 2500VA/1250VA Máx. Cambio de alimentación
Datos de contacto
| Formulario de contacto | 1a/1c, 2a/2c |
| Resistencia de contacto | 100mΩ (a 1A 6VDC) |
| Carga de contacto | 1a: 10a/250vac/30vdc 1C: 10A/250VAC/30VDC 1a: 10a/250vac/30vdc 1C: 10A/250VAC/30VDC 2A: 5A/250VAC/30VDC 2C: 5A/250VAC/30VDC |
| Material de contacto | Aleación de plata |
CARACTERÍSTICAS
| Resistencia a aislamiento | 100MΩ 500VDC |
| Resistencia dieléctrica | Entre la bobina y el contacto: 5000VAC, 1min. Entre el contacto abierto: 1000VAC, 1min. |
| Tiempo de operación | 20 ms |
| Tiempo de lanzamiento | 10 ms |
| Resistencia a la vibración | 10-55Hz, DA 1.5 mm |
| Resistencia a la conmoción | Funcional: 98m/s2; Destructivo: 980m/S2 |
| Humedad | 35 ％ ~ 85 ％ RH |
| Temperatura ambiente. | -40 ℃ ~ 85 ℃ |
| - Vida eléctrica - Vida mecánica | 1 × 105 OPS 1 × 107 OPS |
Datos de bobina
| Voltaje nominal (VDC) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (MW) |
| 3 | 2.25 | 0.3 | 180 | 17 | 540 |
| 5 | 3.75 | 0.5 | 108 | 46 | 540 |
| 6 | 4.5 | 0.6 | 90 | 67 | 540 |
| 9 | 6.75 | 0.9 | 60 | 150 | 540 |
| 12 | 9 | 1.2 | 45 | 267 | 540 |
| 18 | 13.5 | 1.8 | 30 | 600 | 540 |
| 24 | 18 | 2.4 | 22.5 | 1067 | 540 |
| 48 | 36 | 4.8 | 11.2 | 4267 | 540 |
Datos de bobina
| Voltaje nominal (VACACIONES) | Voltaje de recogida Vac (Max.) | Voltaje de abandono Vac (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (VIRGINIA) |
| 6 | 4.8 | 1.8 | 37.5 | 16 | 1.0 |
| 12 | 9.6 | 3.6 | 19 | 63 | 1.0 |
| 24 | 19.2 | 7.2 | 10 | 240 | 1.0 |
| 48 | 38.4 | 14.4 | 4.4 | 1085 | 1.0 |
| 110 | 88 | 33 | 2.0 | 5500 | 1.0 |
| 220 | 176 | 66 | 1.05 | 21000 | 1.0 |
| 230 | 184 | 69 | 1.0 | 23000 | 1.0 |
Notas:
1) Todos los valores no especificados están a temperatura ambiente.
2) Solo las cargas típicas se enumeran arriba. Otras especificaciones de carga pueden estar disponibles a pedido.
3) Para el tipo sellado, se debe extirpar la cubierta del agujero de ventilación.
Información de pedido
Jrft-S-2-12-D-M-XX
| Tipo | Construcción | Formulario de contacto | Voltaje de bobina | Potencia de bobina | Formulario de contacto | Código especial |
| JRFT Jrfta | S-plástico sellado | 2- 2 1-1 | 3VDC-48VDC 6VAC-220VAC | D: DC A: AC | Ninguno: No/NC M: No | Requisito especial del cliente |
Dimensiones de contorno, diagrama de cableado y diseño de placa de PC (Unidad: MM)
Tolerancia ± 0.5
Vista inferior
Tolerancia ± 0.1
| 2CO 5A | |||
 |  |  |  |
| 1Co 10a | |||
 |  |  |  |
Observación:
1) En el caso de que no se muestre tolerancia en la dimensión de esquema: dimensión de contorno ≤1 mm, la tolerancia debe ser ± 0.2 mm; Dimensión de contorno ﹥ 1 mm y ≤5 mm, la tolerancia debe ser ± 0.3 mm; Dimensión de contorno ﹥ 5 mm, la tolerancia debe ser ± 0.4 mm.
2) La tolerancia sin indicar para el diseño de PCB es siempre ± 0.1 mm
