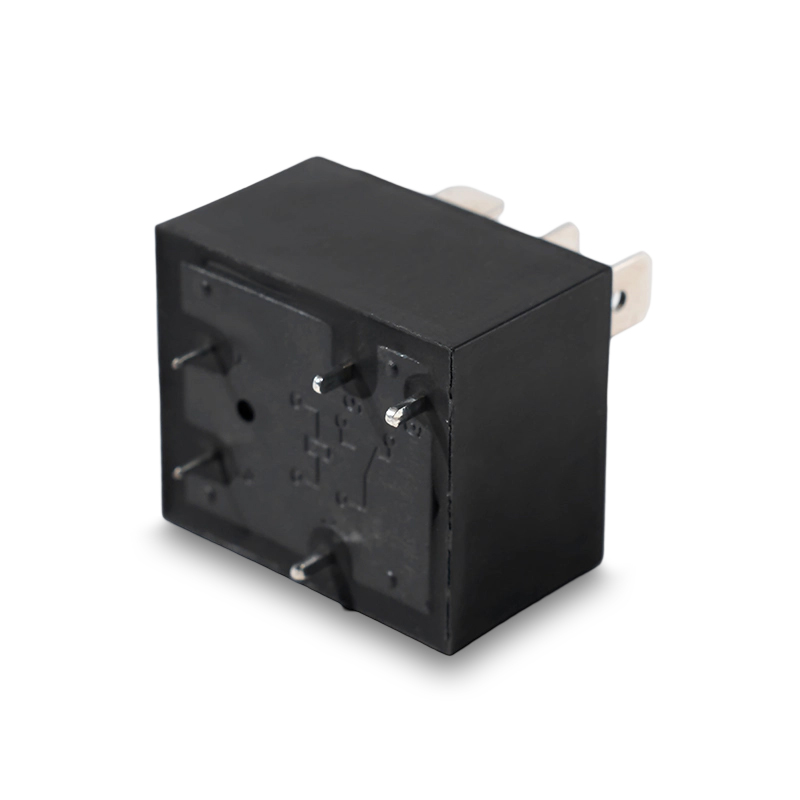

JRT T93 5/12/24V Relé electromagnético de alta potencia de 4/5 pines
- capacidad de conmutación 30a / 40a
- Resistencia dieléctrica de 2.5kV entre bobina y contactos
- 6000VA Max. Potencia de transmisión
- capacidad de conmutación 30a / 40a
- Resistencia dieléctrica de 2.5kV entre bobina y contactos
- 6000VA Max. Potencia de transmisión
Datos de contacto
|
Formulario de contacto |
1A/1B/1C |
|
Resistencia de contacto (Inicial) |
100mΩ (a 1A 6VDC) |
|
Calificación de contacto-AC Calificación de contacto-DC |
1A: 30A/25A/30VDC 1C: No 20A/30VDC NC 10A/30VDC |
|
Max. voltaje de conmutación |
277VAC/30VDC |
|
Max. poder de transporte |
7200VA/600W |
|
Material de contacto |
Aleación de plata |
CARACTERÍSTICAS
|
Resistencia a aislamiento |
1000MΩ 500VDC |
|
Resistencia dieléctrica |
1500VAC 1min. entre la bobina a los contactos 1500VAC 1min. Entre contactos abiertos |
|
Tiempo de operación |
15 ms |
|
Tiempo de lanzamiento |
10 ms |
|
Resistencia a la vibración |
10-55Hz, a DA de 1.5 mm |
|
Resistencia a la conmoción |
Funcional: 100m/s 2 Destructivo: 1000m/s 2 |
|
Humedad |
35 ％ ~ 85 ％ RH |
|
Temperatura ambiente. |
-40 ℃ ~ 85 ℃ |
|
Vida eléctrica Vida mecánica |
1 × 10 5 OPS (a voltaje de bobina nominal) 1 × 10 7 operaciones |
Datos de bobina
|
Voltaje nominal (VDC) |
Voltaje de recogida VDC (máx.) |
Voltaje de abandono VDC (min.) |
Corriente nominal (MA ± 10 ％) |
Resistencia de la bobina (Ω ± 10 ％) |
Potencia (MW) |
|
5 |
3.75 |
0.5 |
186 |
27 |
900 |
|
6 |
4.5 |
0.6 |
150 |
40 |
900 |
|
9 |
6.75 |
0.9 |
101 |
89 |
900 |
|
12 |
9 |
1.2 |
76 |
158 |
900 |
|
18 |
13.5 |
1.8 |
51 |
356 |
900 |
|
24 |
18 |
2.4 |
38 |
634 |
900 |
|
36 |
27 |
3.6 |
25.2 |
1426 |
900 |
|
48 |
36 |
4.8 |
19 |
2534 |
900 |
|
110 |
82.5 |
11.0 |
8.3 |
13310 |
900 |
Notas:
1) Todos los valores no especificados están a temperatura ambiente.
2) Solo las cargas típicas se enumeran arriba. Otras especificaciones de carga pueden estar disponibles a pedido.
3) Para el tipo sellado, se debe extirpar la cubierta del agujero de ventilación.
Información de pedido
JRT3-S-1-12-D-M-XX
|
Tipo |
Construcción |
Formulario de contacto |
Voltaje de bobina |
Potencia de bobina |
Formulario de contacto |
Código especial |
|
JRT3 (30A) JRT5 (40A) |
S-plástico sellado Sellado |
1 |
5-110VDC |
D: 0.9W |
Ninguno: No/NC M: No B: NC |
Requisito especial del cliente |

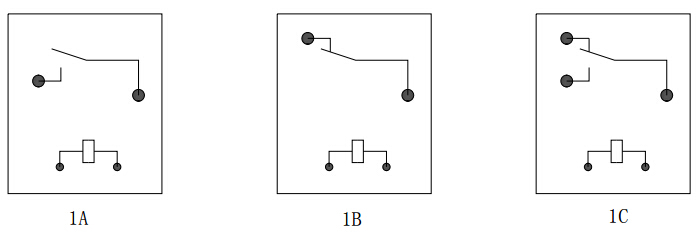

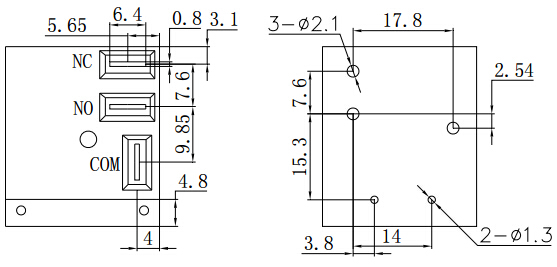

Dimensiones de contorno, diagrama de cableado y diseño de placa de PC (Unidad: MM)
Tolerancia ± 0.3
|
|
|
|
 |
 |
|
Observación:
1) En el caso de que no se muestre tolerancia en la dimensión de esquema: dimensión de contorno ≤1 mm, la tolerancia debe ser ± 0.2 mm; Dimensión de contorno ﹥ 1 mm y ≤5 mm, la tolerancia debe ser ± 0.3 mm; Dimensión de contorno ﹥ 5 mm, la tolerancia debe ser ± 0.4 mm.
