русскийRelé HVAC

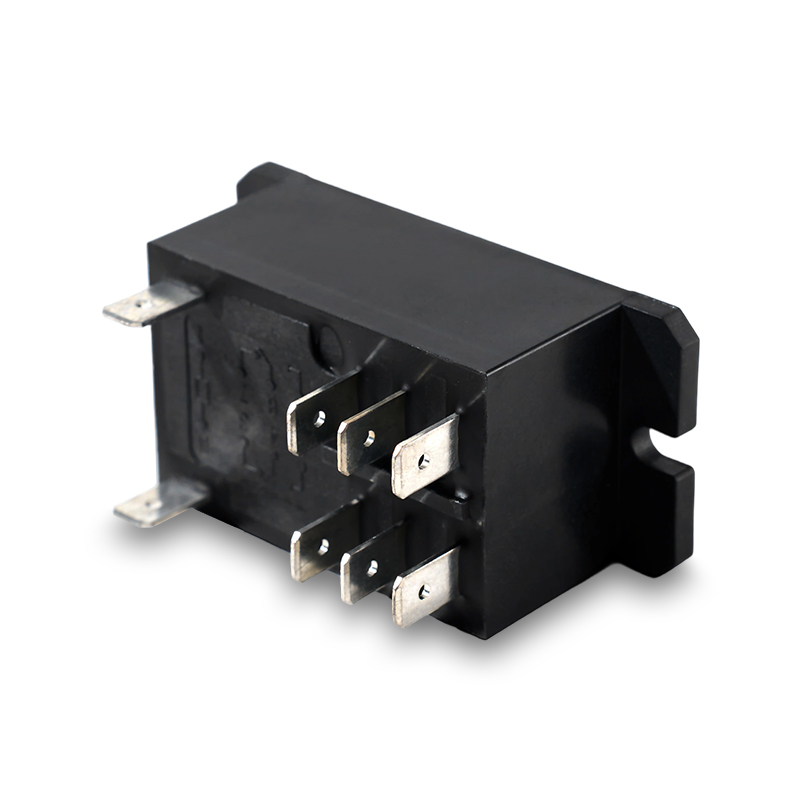

JR92 Relé de control del aire acondicionado HVAC de 8 pines
- Capacidad de conmutación 30A
- 2 Formulario de configuración de A/C
- Distancia de arrastre 8 mm
- Capacidad de conmutación 30A
- 2 Formulario de configuración de A/C
- Distancia de arrastre 8 mm
Datos de contacto
| Formulario de contacto | 2a / 2c |
| Resistencia de contacto (Inicial) | ≤100mΩ (a 1A 6VDC) |
| Carga de contacto (Resistador) | No: 30A/ 250VAC 30A/ 277VAC NC: 3A / 250VAC 3A / 277VAC |
| Corriente de cambio | 30A |
| Voltaje de conmutación | 277VAC/28VDC |
| Material de contacto | Aleación de plata |
| Resistencia a aislamiento | ≥1000MΩ 500VDC |
CARACTERÍSTICAS
| Resistencia dieléctrica | 4000VAC 1min. entre la bobina a los contactos 1500VAC 1min. Entre contactos abiertos 1500VAC 1min. entre grupos de contacto |
| Tiempo de operación | ≤25ms |
| Tiempo de lanzamiento | ≤25ms |
| Resistencia a la vibración | 10-55Hz, 1.5 mm |
| Resistencia a la conmoción | Estabilidad 200m/s 2 ; Potencia1000m/s 2 |
| Humedad | 5 ％ ~ 85 ％ RH |
| Temperatura ambiente. | Bobina de CA: -40 ℃ ~ 65 ℃ Bobina DC: -40 ℃ ~ 85 ℃ |
| Vida eléctrica Vida mecánica | 1 × 10 5 operaciones 1 × 10 7 operaciones |
Datos de bobina (VDC)
| Voltaje nominal (VDC) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Voltaje de trabajo máximo (VDC) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (W) |
| 5 | ≤3.5 | ≥0.5 | 5.5 | 15 | 1.7 |
| 6 | ≤4.5 | ≥0.6 | 6.6 | 21 | 1.7 |
| 12 | ≤9.6 | ≥1.2 | 13.2 | 85 | 1.7 |
| 24 | ≤19.2 | ≥2.4 | 26.4 | 340 | 1.7 |
| 48 | ≤36 | ≥4.8 | 52.8 | 1355 | 1.7 |
| 110 | ≤82.5 | ≥11 | 121 | 7120 | 1.7 |
Datos de bobina (VAC) 50Hz
| Voltaje nominal (Vac) 50Hz | Voltaje de recogida Vac (Max.) | Voltaje de abandono Vac (min.) | Voltaje de trabajo máximo (VDC) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (VIRGINIA) |
| 24a5 | ≤19.2 | ≥4.8 | 26.4 | 45 | 4.0 |
| 120a5 | ≤96 | ≥24 | 132 | 1125 | 4.0 |
| 208A5 | ≤166.4 | ≥41.6 | 229 | 3278 | 4.0 |
| 220A5 | ≤176 | ≥44 | 242 | 3800 | 4.0 |
| 240a5 | ≤192 | ≥48 | 264 | 4500 | 4.0 |
| 277a5 | ≤221.6 | ≥55.4 | 305 | 5960 | 4.0 |
Datos de bobina (VAC) 60Hz
| Voltaje nominal (Vac) 60Hz | Voltaje de recogida Vac (Max.) | Voltaje de abandono Vac (min.) | Voltaje de trabajo máximo (VDC) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (VIRGINIA) |
| 24a6 | ≤19.2 | ≥4.8 | 26.4 | 35.7 | 4.0 |
| 120A6 | ≤96 | ≥24 | 132 | 830 | 4.0 |
| 208A6 | ≤66.4 | ≥41.6 | 229 | 2600 | 4.0 |
| 220A6 | ≤176 | ≥44 | 242 | 2870 | 4.0 |
| 240a6 | ≤192 | ≥48 | 264 | 3800 | 4.0 |
| 277A6 | ≤221.6 | ≥55.4 | 305 | 4700 | 4.0 |
Datos de bobina (VAC) 50Hz / 60Hz
| Voltaje nominal (Vac) 50Hz/ 60Hz | Voltaje de recogida Vac (Max.) | Voltaje de abandono Vac (min.) | Voltaje de trabajo máximo (VDC) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (VIRGINIA) | ||
| | 50Hz | 60Hz | 50Hz | 60Hz | | | |
| 120A | ≤88 | ≤96 | ≥22 | ≥24 | 132 | 950 | 4.0 |
| 208A | ≤160 | ≤166.4 | ≥40 | ≥41.6 | 229 | 2841 | 4.0 |
| 240a | ≤176 | ≤192 | ≥44 | ≥48 | 264 | 4370 | 4.0 |
| 277A | ≤200 | ≤221.6 | ≥50 | ≥55.4 | 305 | 5485 | 4.0 |
Información de pedido
JR92-S-2-24-A-M-F1-X
| Tipo | Construcción | Formulario de contacto | Voltaje de bobina | Fuente de la bobina | Formulario de contacto | Tipo terminal | Código especial |
| JR92 | S-plástico sellado Sellado | 2 postes | 12-24vdc 24-240 VAC | D: DC A5: AC 50Hz A6: AC 60Hz A: AC 50/60Hz | M: No Ninguno: No/NC | Ninguno: Tipo de PCB F1/F2: Tipo de brida | Ninguno: Estándar Tipo Xx: especial |

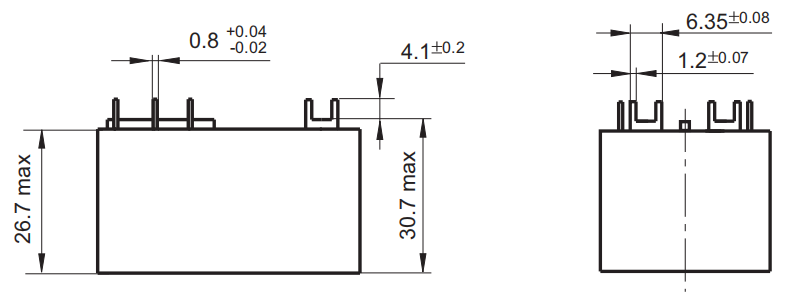

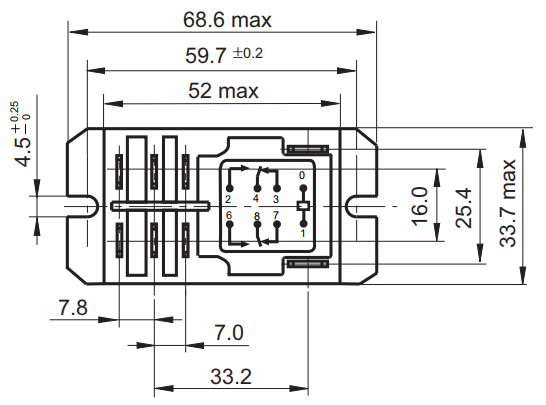

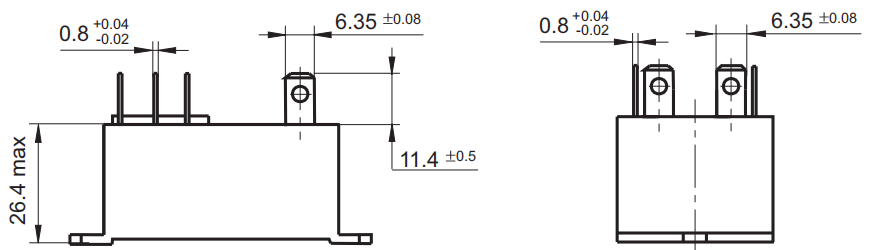

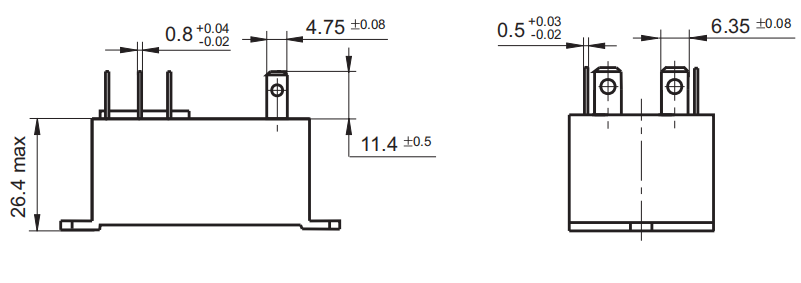

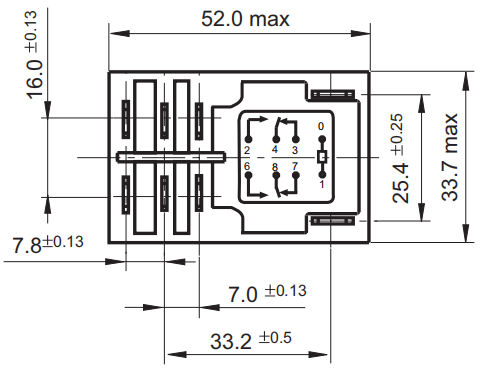

Dimensiones de contorno, diagrama de cableado y diseño de placa de PC (Unidad: MM)
| Tipo de PCB |
|
 |  |
| Tipo de enchufe F1 | Jrst-e 4c (t) |
 |  |
| Tipo de enchufe F2 | |
 |  |

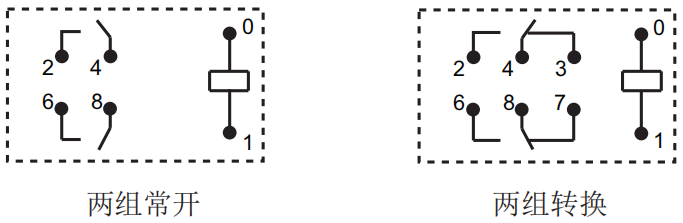

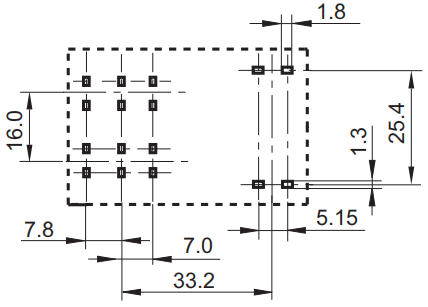

| Instalar dimensión del orificio | Diagrama de cableado |
 |  |
