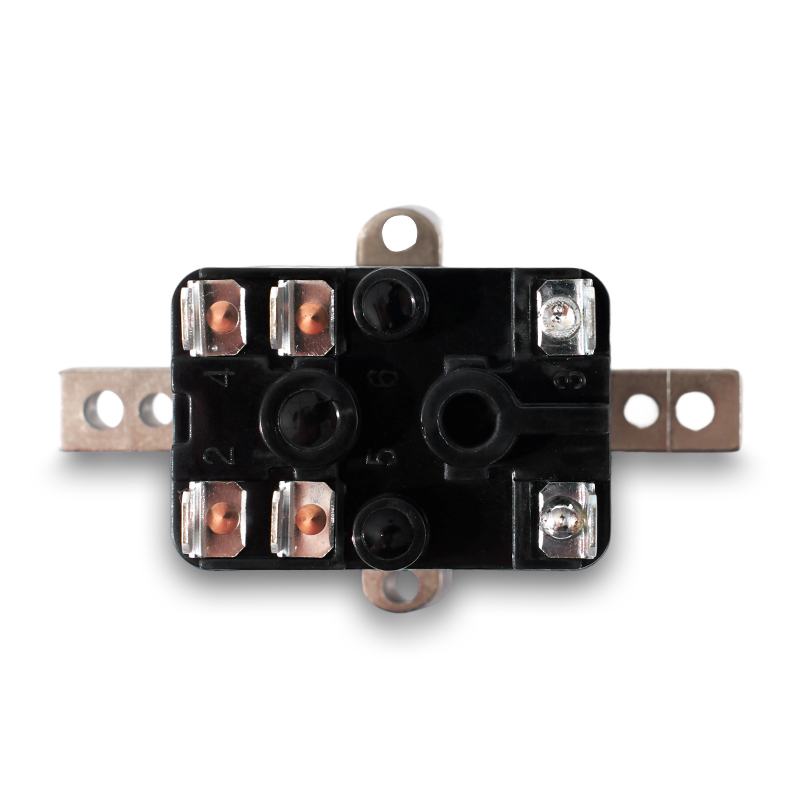

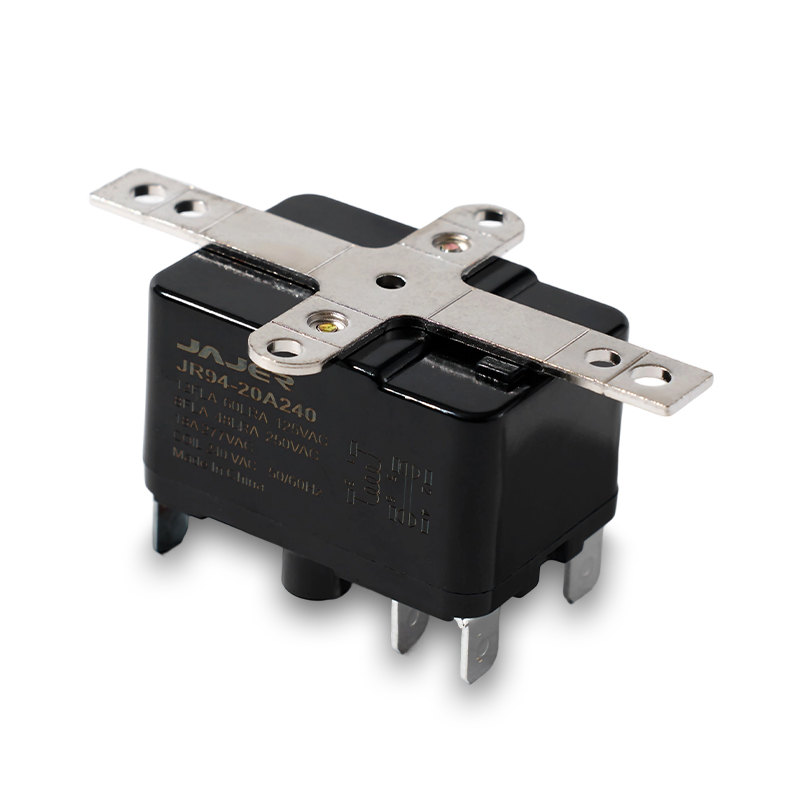

JR94 Relé potencial industrial HVAC
- Capacidad de conmutación 25A
- Tiene una variedad de posiciones de montaje
- con una variedad de cableado
- Estructura de envasado de tipo de cubierta de polvo
- Double break Contact
- Capacidad de conmutación 25A
- Tiene una variedad de posiciones de montaje
- con una variedad de cableado
- Estructura de envasado de tipo de cubierta de polvo
- Double break Contact
Modelo de producto y especificación
| Voltaje nominal Tensión de actuación | Tensión de liberación VAC | VAC VAC | Resistencia de la bobina Vacq | Voltaje máximo VAC |
| 24 | <20.4 | ≥4.8 | 90x (1 ± 10%) | 28.8 |
| 120 | ≤102.0 | ≥24 | 2000x (1 ± 10%) | 144 |
| 240 | ≤204.0 | ≥48 | 7200x (1 ± 10%) | 288 |
| 277 | ≤235 | ≥55.7 | 11000X (1 ± 10%) | 332 |
Características del producto
| Formulario de contacto | 1A (SPST-No); 1C (SPDT); 1A 1D (SPST sin NC) | |
| Resistencia de contacto | ≤100mΩ (24V/1A) | |
| Carga nominal | 25A 277 VAC (solo rompiendo) | |
| Voltaje de conmutación máximo | 277VAC | |
| Corriente de conmutación máxima | 25A | |
| Potencia de conmutación máxima | 4000VA | |
| Durabilidad mecánica | 1x10 6 | |
| Durabilidad eléctrica | 5x10 5 25A 277VAC, carga resistiva, 65 ° C, 1 y 9s apagados 3x10 4 3A 277VAC, carga general, 65 ° C, 1 y 9s apagados | |
| Resistencia a aislamiento | 500mΩ (500VDC) | |
| Resistencia dieléctrica | Entre bobina y contacto | 2500VAC 1min |
| Entre desconexión de contactos | 1000VAC 1min | |
| Tiempo de acción | ≤25ms | |
| Tiempo de lanzamiento | ≤25ms | |
| Choque (estabilidad) | 98m/s 2 | |
| Vibración | 10Hz a 55Hz, 1,5 mm de doble amplitud | |
| Rango de humedad | 5%- 85%RH | |
| Rango de temperatura | -40 ° C - 85 ° C | |
| Formulario de salida | Conectar rápido | |
| Peso | Alrededor de 75 g | |
| Método de embalaje | Tipo de cubierta de polvo | |
Información de pedido
JR94-10-A-24-XX
| Tipo | Formulario de contacto | Forma de voltaje de bobina | Voltaje de bobina | Parámetros especiales |
| JR94 | 10: 1A | D: DC | DC: 6-120VDC AC: 6-27 7VAC | Ninguno: producto estándar |
Dimensiones de contorno, diagrama de cableado y diseño de placa de PC (Unidad: MM)
| Dimensiones |
 |

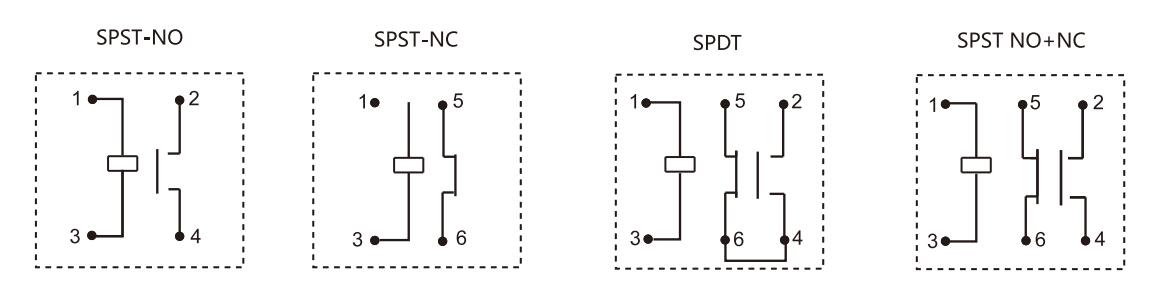

| Diagrama de cableado |
 |
