русскийRelé PCB

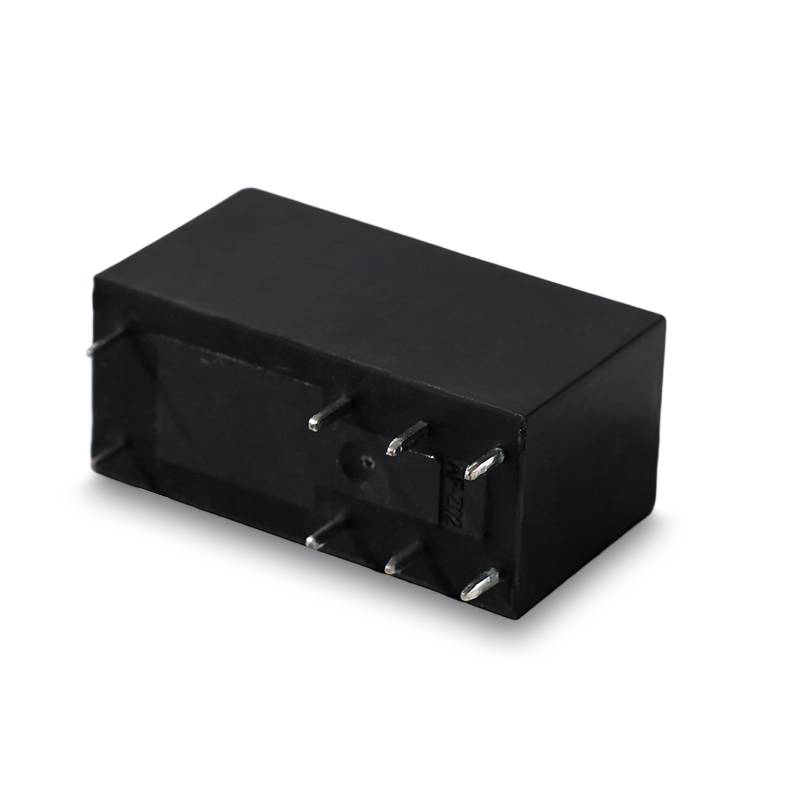

JRE Relé de potencia de componentes electrónicos de 8 pines
- Capacidad de conmutación 8a/12a/16a
- resistencia dieléctrica de 5kV entre bobina y contactos
- 1a, 1b, 1c, 2a, 2b, 2C configuraciones
- Tamaño 29.5 x 12.7x 15.8 (L x w x h)
- Capacidad de conmutación 8a/12a/16a
- resistencia dieléctrica de 5kV entre bobina y contactos
- 1a, 1b, 1c, 2a, 2b, 2C configuraciones
- Tamaño 29.5 x 12.7x 15.8 (L x w x h)
Datos de contacto
| Formulario de contacto | 1c, 2c |
| Resistencia de contacto (Inicial) | 100mΩ (a 1A 6VDC) |
| Carga nominal | 1C: 16A 240VAC/30VDC 12A 240VAC/30VDC 2C: 8A 240VAC/30VDC |
| Max. | 1C: 3000VA 2C: 2000VA |
| Material de contacto | Aleación de Ag |
CARACTERÍSTICAS
| Resistencia a aislamiento | 1000MΩ 500VDC |
| Resistencia dieléctrica | 5000VAC, 1 min. Entre bobina para contactar 1000VAC, 1 min. Entre contacto abierto |
| Tiempo de operación | 15 ms |
| Tiempo de lanzamiento | 8ms |
| Resistencia a la vibración | 10-55Hz, DA 1.5 mm |
| Humedad | 5 ％ ~ 85 ％ RH |
| Ambiet Temp. | -40 ℃ ~ 85 ℃ |
| Vida eléctrica Vida mecánica | 1 × 10 5 OPS (a voltaje de bobina nominal) 1 × 10 7 operaciones |
Datos de bobina
| Voltaje nominal (VDC) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (MW) |
| 5 | 3.5 | 0.5 | 80 | 62 | 400 |
| 6 | 4.5 | 0.6 | 67 | 90 | 400 |
| 9 | 6.75 | 0.9 | 44 | 202 | 400 |
| 12 | 9 | 1.2 | 33 | 360 | 400 |
| 18 | 12.5 | 1.8 | 22 | 810 | 400 |
| 24 | 18 | 2.4 | 17 | 1440 | 400 |
| 48 | 36 | 4.8 | 8 | 5760 | 400 |
Notas:
1) Todos los valores no especificados están a temperatura ambiente.
2) Solo las cargas típicas se enumeran arriba. Otras especificaciones de carga pueden estar disponibles a pedido.
3) Para el tipo sellado, se debe extirpar la cubierta del agujero de ventilación.
Información de pedido
JRE-S-2-12-D-M-XXX
| Tipo | Construcción | Formulario de contacto | Voltaje de bobina | Potencia de bobina | Formulario de contacto | Código especial |
| JRE (8a) Jrea (12a) JREB (16A) | S-plástico sellado Sellado | 1 polo 2 postes | 3-48VDC | D: 0.4W | Ninguno: No/NC M: No | Requisito especial del cliente |

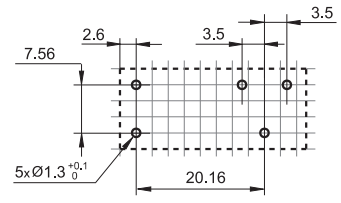

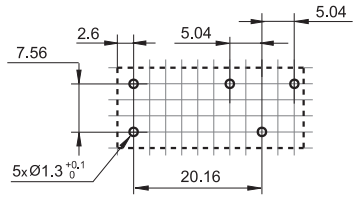

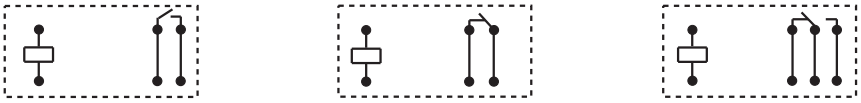

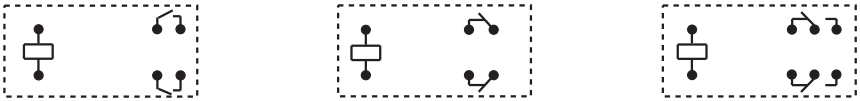

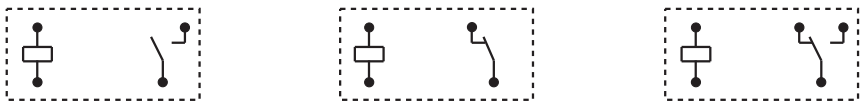

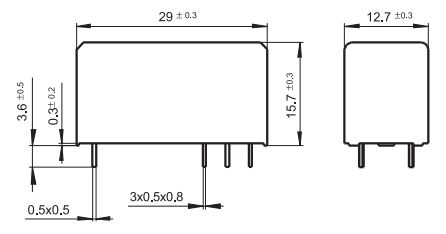

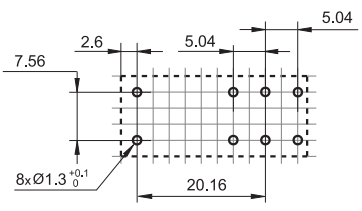

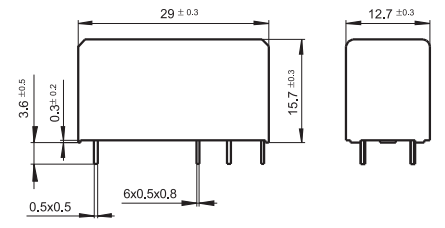

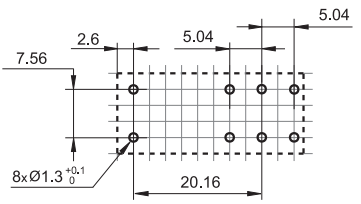

Dimensiones de contorno, diagrama de cableado y diseño de placa de PC (Unidad: MM)
| Fijación de 3.5 mm | Fijación de 5 mm |
 |  |
|
| No Tipo Tipo NC No/NC Tipo |
| 3.5/5 mm 1 polo 12a |  |
| 5 mm 1 polo 16a |  |
| 5 mm 2 polos 8a
|  |
| 3.5/5 mm 1 polo 12a | 5 mm 1 polo 12a |
 |  |
| 5 mm 1 polo 16a | 5 mm 2 postes 8a |
 |  |
Observación:
1) En el caso de que no se muestre tolerancia en la dimensión de esquema: dimensión de contorno ≤1 mm, la tolerancia debe ser ± 0.2 mm; Dimensión de contorno ﹥ 1 mm y ≤5 mm, la tolerancia debe ser ± 0.3 mm; Dimensión de contorno ﹥ 5 mm, la tolerancia debe ser ± 0.4 mm.
