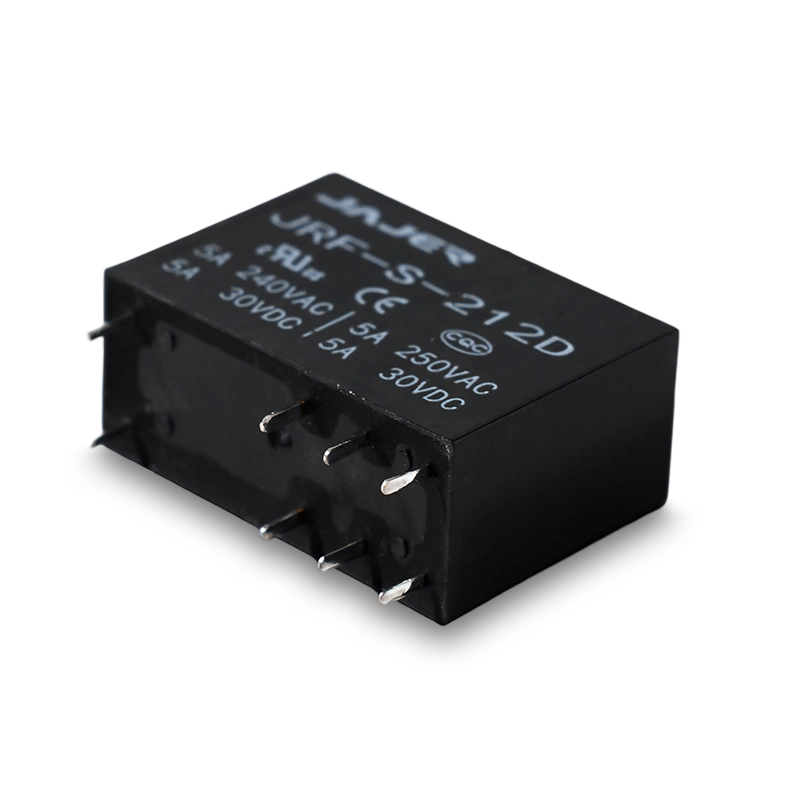

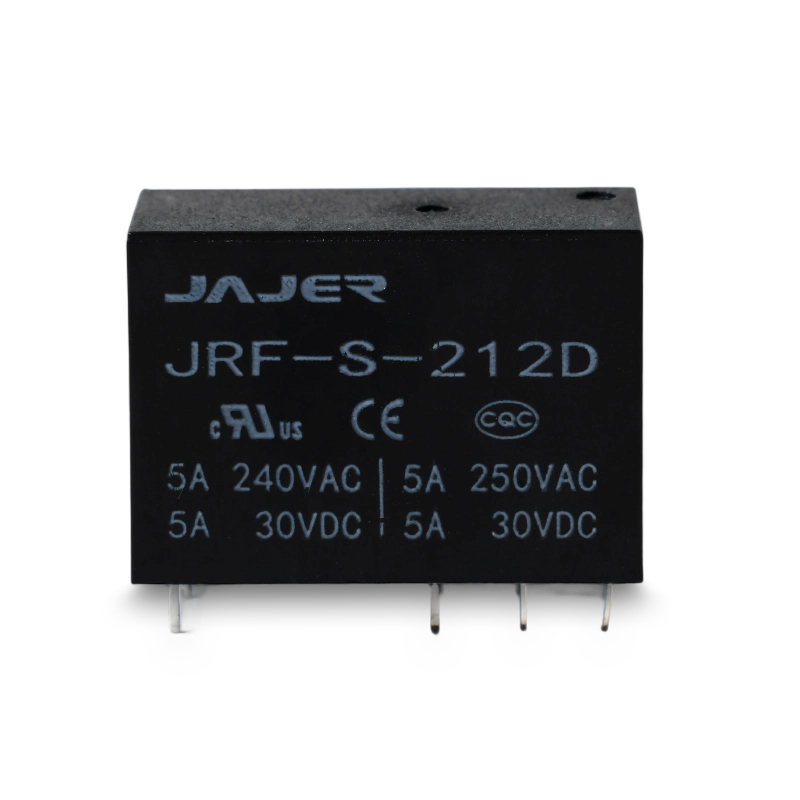

JRF 14F 12V DC Relé de potencia pequeña
- Capacidad de conmutación 2C/5A
- Potencia dieléctrica de 5.0kV entre bobina y contactos
- 1200VA MAX. Cambio de alimentación
- Capacidad de conmutación 2C/5A
- Potencia dieléctrica de 5.0kV entre bobina y contactos
- 1200VA MAX. Cambio de alimentación
Datos de contacto
| Formulario de contacto | , 2a, 2c |
| Resistencia de contacto | 100mΩ (a 1A 6VDC) |
| Calificación de contacto - AC Calificación de contacto - DC | 2a: 5A/240VAC 2C: NO ： 5A/240VAC NC: 5A/240VAC 2A: 5A/30VDC 2C: NO ： 5A/30VDC NC: 5A/30VDC |
| Material de contacto | Aleación de plata |
CARACTERÍSTICAS
| Resistencia a aislamiento | 1000MΩ 500VDC |
| Resistencia dieléctrica | Entre la bobina y el contacto: 5000VAC, 1min. Entre el contacto abierto: 1000VAC, 1min. |
| Tiempo de operación | 15 ms |
| Tiempo de lanzamiento | 8 ms |
| Resistencia a la vibración | 10-55Hz, DA 1.5 mm |
| Resistencia a la conmoción | Funcional: 98m/s 2 ; Destructivo: 980m/s 2 |
| Humedad | 35 ％ ~ 85 ％ RH |
| Temperatura ambiente. | -40 ℃ ~ 85 ℃ |
| - Vida eléctrica - Vida mecánica | 1 × 10 5 operaciones 1 × 10 7 operaciones |
Datos de bobina (potencia estándar 0.54W)
| Voltaje nominal (VDC) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (MW) |
| 3 | 2.25 | 0.3 | 180 | 17 | 540 |
| 5 | 3.75 | 0.5 | 108 | 46 | 540 |
| 6 | 4.5 | 0.6 | 90 | 67 | 540 |
| 9 | 6.75 | 0.9 | 60 | 150 | 540 |
| 12 | 9 | 1.2 | 45 | 267 | 540 |
| 18 | 13.5 | 1.8 | 30 | 600 | 540 |
| 24 | 18 | 2.4 | 22.5 | 1067 | 540 |
| 48 | 36 | 4.8 | 11.2 | 4267 | 540 |
Datos de bobina (mayor potencia 0.72W)
| Voltaje nominal (VDC) | Voltaje de recogida VDC (máx.) | Voltaje de abandono VDC (min.) | Corriente nominal (MA ± 10 ％) | Resistencia de la bobina (Ω ± 10 ％) | Potencia (MW) |
| 3 | 2.25 | 0.3 | 240 | 12.5 | 720 |
| 5 | 3.75 | 0.5 | 144 | 35 | 720 |
| 6 | 4.5 | 0.6 | 120 | 50 | 720 |
| 9 | 6.75 | 0.9 | 80 | 112.5 | 720 |
| 12 | 9 | 1.2 | 60 | 200 | 720 |
| 18 | 13.5 | 1.8 | 40 | 450 | 720 |
| 24 | 18 | 2.4 | 30 | 800 | 720 |
| 48 | 36 | 4.8 | 15 | 3200 | 720 |
Notas:
1) Todos los valores no especificados están a temperatura ambiente.
2) Solo las cargas típicas se enumeran arriba. Otras especificaciones de carga pueden estar disponibles a pedido.
3) Para el tipo sellado, se debe extirpar la cubierta del agujero de ventilación.
Información de pedido
JRF-S-2-12-D-M-XX
| Tipo | Construcción | Formulario de contacto | Voltaje de bobina | Potencia de bobina | Formulario de contacto | Código especial |
| JRE (8a) Jrea (12a) JREB (16A) | S-plástico sellado Sellado | 1 polo 2 postes | 3-48VDC | D: 0.4W | Ninguno: No/NC M: No | Requisito especial del cliente |

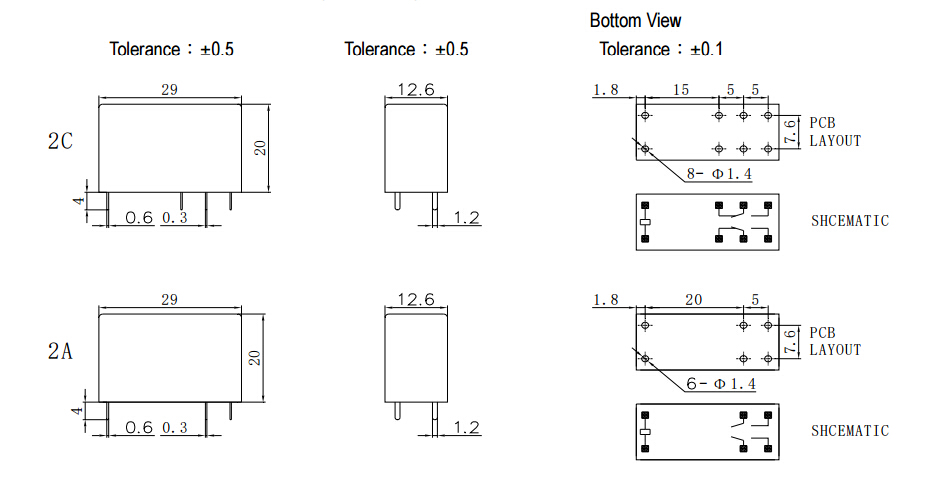

Dimensiones de contorno, diagrama de cableado y diseño de placa de PC (Unidad: MM)
Tolerancia ± 0.5
Vista inferior
Tolerancia ± 0.1
Observación:
1) En el caso de que no se muestre tolerancia en la dimensión de esquema: dimensión de contorno ≤1 mm, la tolerancia debe ser ± 0.2 mm; Dimensión de contorno ﹥ 1 mm y ≤5 mm, la tolerancia debe ser ± 0.3 mm; Dimensión de contorno ﹥ 5 mm, la tolerancia debe ser ± 0.4 mm.
